GGU-SETTLE: Grunddaten ändern

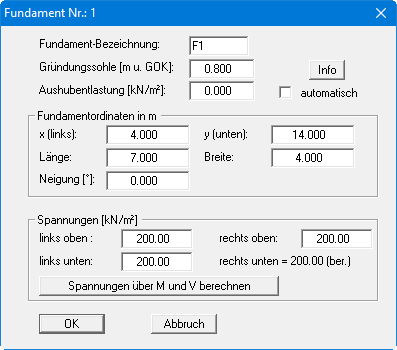

Nach dem Klicken in die Box "Grunddaten ändern" können Sie die Grunddaten des entsprechenden Fundaments eingeben oder ändern. Es öffnet sich beispielsweise folgende Dialogbox:

Sie geben Namen und Gründungssohle des Fundamentes ein. Des Weiteren können Sie eine Aushubentlastung eingeben. Ist die Aushubentlastung > 0.0, werden bei der Setzungsberechnung für den wieder aufgebrachten Anteil der Aushubentlastung die Steifemodule für Wiederbelastung verwendet. Dies entspricht dem Wiederbelastungsfall in einem Druck-Setzungsdiagramm. Für den darüber liegenden Lastanteil bzw. für ein System ohne Aushubentlastung wird bei der Setzungsberechnung der Steifemodul für die Erstbelastung verwendet.

Im Bereich "Fundamentordinaten in m" geben Sie die x- und y-Ordinaten sowie die Länge und Breite des Fundaments ein. Weiterhin kann eine Neigung zur Horizontalen eingegeben werden, so dass auch nicht achsparallele Fundamente berechnet werden können.

Im Bereich "Spannungen [kN/m²]" können Sie die Eckspannungen des Fundaments eingeben. Da die Spannungsverteilung innerhalb eines Fundaments als linear unterstellt wird, reicht für die Beschreibung der Spannungsverteilung die Angabe von drei Eckspannungen. Die vierte wird programmintern berechnet. Sie wird im Dialogfenster erst bei einem erneuten Aufruf des Fensters sichtbar. Durch Klicken auf den Knopf "Spannungen über M und V berechnen" können Sie die Fundamentspannungen auch aus Moment und Vertikalkraft (wenn diese Werte bekannt sind) berechnen lassen.

Nach dem Klicken in die Box "OK" werden die Eingaben oder Änderungen übernommen, mit "Abbruch" verlassen Sie die Box ohne Übernahme der Änderungen.
