GGU-SETTLE: Menüeintrag "Kreisfundament generieren"

Über diesen Menüeintrag können Sie ein Kreisfundament aus mehreren Einzelfundamenten zusammensetzen.

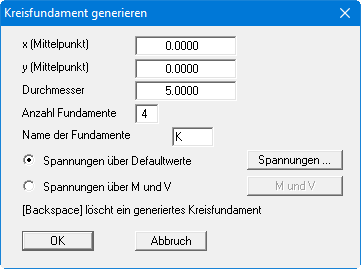

Geben Sie zunächst die x- und y-Ordinate des Mittelpunkts und den Durchmesser des Kreisfundamentes an. Das Kreisfundament wird aus Rechteckfundamenten zusammengesetzt. Bei hoher Anzahl der Fundamente ist die Nachbildung eines Kreisfundamentes exakter. Allerdings wächst dann auch die Rechenzeit bei einer späteren Berechnung. Der Name der Fundamente wird um die laufende Nummer erweitert (Startnummer = 1).

Die Gründungssohle, die Aushubentlastung und die Fundamentspannungen werden gemäß den Defaultwerten im Menüeintrag "Fundamente / für alle" eingesetzt. Sie können die Defaultwerte aber auch über den Knopf "Spannungen …" anpassen. Alternativ können die Spannungen über die Vertikallast V und die Momente M(x) und M(y) berechnet werden. Aktivieren Sie dazu den Schalter "Spannungen über M und V". Über den dann aktiven Knopf "M und V" geben Sie die entsprechenden Werte für die Spannungsberechnung ein.

Unmittelbar nach der Generierung können Sie die erzeugten Fundamente durch Drücken der [Backspace] Taste wieder löschen, falls das Kreisfundament nicht so generiert wurde, wie Sie es sich vorgestellt haben. Optimale Kreisfundamente können Sie mit Dreiecksfundamenten generieren, da eine wesentlich bessere Anpassung der Geometrie mit Dreiecken möglich ist (siehe Menüeintrag "Dreiecksfundamente / Fundamente generieren").
