GGU-SETTLE: Menüeintrag "Legende Schnittführung"

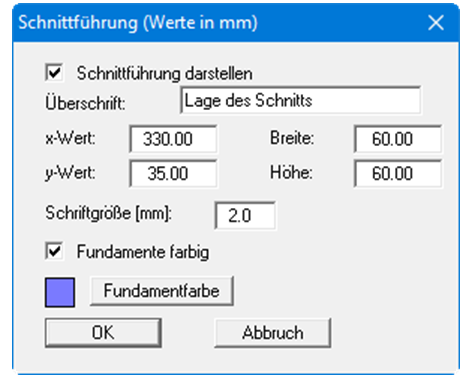

Wenn Sie einen Schnitt dargestellt haben, wird auf dem Ausgabeblatt eine Legende mit einer Skizze zur Lage des dargestellten Schnittes eingeblendet. In der Dialogbox dieses Menüeintrages können Sie die Darstellungsform verändern, wenn der Schalter "Schnittführung darstellen" aktiviert ist. Sie können die folgende Dialogbox auch durch einen Doppelklick der linken Maustaste in die Legendenbox öffnen.

Mit den Werten für "x", "y", "Breite" und "Höhe" definieren und verändern Sie die Lage und Größe der Legende auf dem Ausgabeblatt. Die Schriftgröße der eingegebenen Überschrift können Sie ändern. Sollen die Fundamente in der Skizze dargestellt werden, aktivieren Sie den entsprechenden Schalter und legen über den Knopf "Fundamentfarbe" die gewünschte Farbe fest.

Im Gegensatz zur Darstellung der Schnittführung in der Bildschirmgrafik, beispielsweise über den Menüeintrag "Spezial / Lage (Setzungsmulde)", werden in der Legende Schnittführung zusätzlich die x- und y-Ordinaten der Endpunkte der Schnittlinie als Zahlenwerte eingetragen.
