GGU-SETTLE: Menüeintrag "Setzungsmulde definieren"

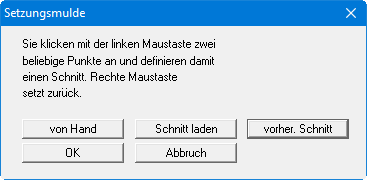

Dieser Menüeintrag ermöglicht die Berechnung und Darstellung von Setzungsmulden. Abweichend von der Setzungsmulde, die Sie über den Menüeintrag "Auswertung / Schnittführung von Hand" über die Verbindung von bereits berechneten Setzungspunkten festlegen, liegt hier der Vertikalschnitt immer auf einer Linie ohne Knickpunkte. Das ist auf der einen Seite zwar eine Einschränkung, andererseits kann dadurch aber in den entsprechenden Schnitten auch die Bodenschichtung und die Lage der Fundamente dargestellt werden. Das stellt einen erheblichen Vorteil dar, da eine größere Übersichtlichkeit erzielt wird. Grundsätzlich ist dieser Menüeintrag das Verfahren der Wahl, um Setzungsmulden darzustellen. In einer Dialogbox wählen Sie, wie der Schnitt festgelegt werden soll.

Die Schnittführung ist bei dieser Darstellung nicht an bereits berechnete Setzungspunkte gebunden, sondern wird durch einen Anfangs- und einen Endpunkt definiert. Mit dem Knopf "von Hand" können Sie den Anfangs- und Endpunkt auch über Zahlenwerte festlegen, ohne die Maus zu benutzen. Falls Sie vorher einen Schnitt abgespeichert haben, können Sie ihn mit "Schnitt laden" wieder aufrufen. Der Knopf "vorher. Schnitt" ist nur vorhanden, wenn bereits ein Schnitt definiert worden ist, und ruft den direkt davor festgelegten Schnitt wieder auf.

Wenn Sie "OK" wählen, definieren Sie einen neuen Schnitt, indem Sie den Anfangs- und Endpunkt an einer beliebigen Stelle mit der Maus anklicken. Nach Festlegung des Endpunktes erscheint eine Dialogbox, in der Sie die Anzahl der Unterteilungen eingeben. Durch die Anzahl der Unterteilungen legen Sie fest, wie viele Setzungspunkte berechnet werden sollen.

Nach Abschluss der Schnittfestlegung erhalten Sie eine Dialogbox, in der Sie die grafische Darstellung der Setzungsmulde beeinflussen können. Dieselbe Dialogbox erreichen Sie über den Menüeintrag "Spezial / (Setzungsmulde) einstellen". Dort finden sie die Erläuterungen. Die Setzungsmulde wird dargestellt, wenn Sie die Dialogbox für die Einstellungen über den Knopf "darstellen" verlassen.
