GGU-SETTLE: Rechteckfundamente definieren (Bsp. 1)

Nach der Festlegung der Steifemodulprofilverteilung über das Dreiecksnetz können Sie die Fundamente eingeben. Wählen Sie dazu den Menüeintrag "Fundamente / definieren":

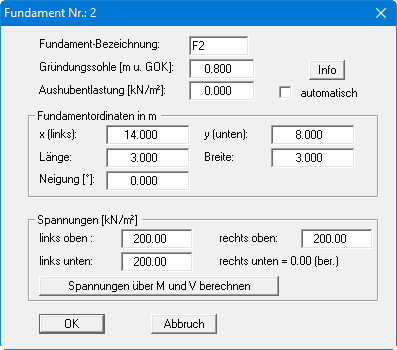

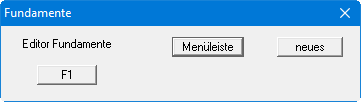

In der dargestellten Dialogbox ist bereits das erste Fundament (Knopf "F1") eingegeben. Klicken Sie auf den Knopf "neues". Sie erhalten dann die folgende Dialogbox:

Nach Klicken auf den Knopf "Grunddaten ändern" können Sie die Werte für das zweite Fundament gemäß Tabelle 4 ändern. Die Erläuterungen zu den anderen Knöpfen finden Sie im Abschnitt Menüeintrag "definieren".

Nach der Fundamentbezeichnung geben Sie die Tiefe der Gründungssohle, die Aushubentlastung, die Fundamentabmessungen sowie die Eckspannungen ein. Bei einer linearen Spannungsverteilung reicht dazu die Eingabe von drei Spannungswerten. Der vierte Wert ergibt sich dann automatisch. Wenn Fundamente bereits definiert sind, erreichen Sie diese Dialogbox auch durch Doppelklick in die Umrandung des Fundaments auf dem Bildschirm.
