GGU-SETTLE: Standardtiefen festlegen (Bsp. 1)

Danach sollten Sie (nicht zwangsläufig erforderlich) den Menüeintrag "Böden / Standardtiefen" anwählen.

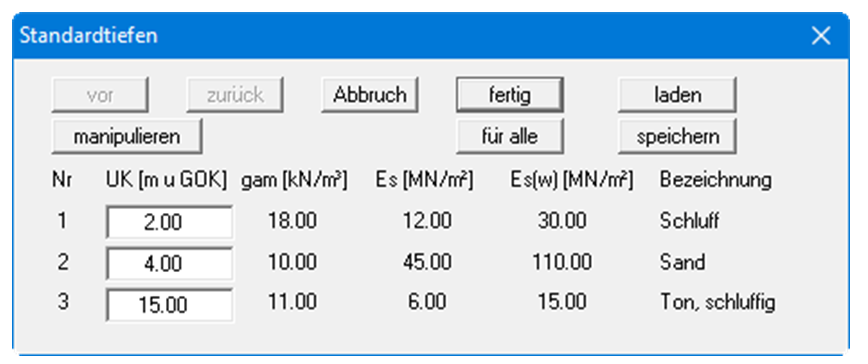

Da Sie unter dem Menüeintrag "Böden / Schichten" drei Schichten definiert haben, werden in dieser Dialogbox drei Schichttiefen angezeigt. Die zugehörigen Bodenkennwerte sind als Information ebenfalls aufgeführt. Die angegebenen Tiefen können Sie nach eigenen Wünschen ändern. Die Tiefen werden in m unter OK Gelände eingegeben. Aus Gründen der Übersichtlichkeit ist im Programm für alle Knoten OK Gelände das gleiche Niveau. Bei der nachfolgenden Definition von Dreiecksknoten werden diese Schichttiefen den entsprechenden Knoten zugewiesen. Sie können die Schichttiefen anschließend für jeden Knoten beliebig ändern. Wenn das Steifemodulprofil jedoch für fast alle Knoten des Dreiecksnetzes gleich ist, können Sie über die anfängliche Definition von Standardtiefen Eingabearbeit einsparen. In der obigen Dialogbox wurden daher in Anlehnung an Tabelle 3 die Schichttiefen für das Beispiel eingegeben.

 Mit dem Knopf "laden" können Sie eine vorher abgespeicherte Tiefenverteilung laden. Mit "speichern" können Sie die aktuelle Tiefenverteilung in eine Datei ablegen, um Sie später ohne Neueingabe einfach wieder verfügbar zu haben. Über den Knopf "manipulieren" können Sie die vorhandenen Tiefen um eine Konstante vergrößern oder verkleinern. Wenn Sie den Knopf "für alle" wählen, werden allen bereits vorhandenen Dreiecksknoten diese Tiefen zugewiesen. Mit "Abbruch" verlassen Sie die Dialogbox, ohne dass die Änderungen übernommen werden. Mit "fertig" verlassen Sie die Dialogbox. Eventuelle Änderungen werden übernommen.
