GGU-SIEVE: Eingabe einer Siebanalyse

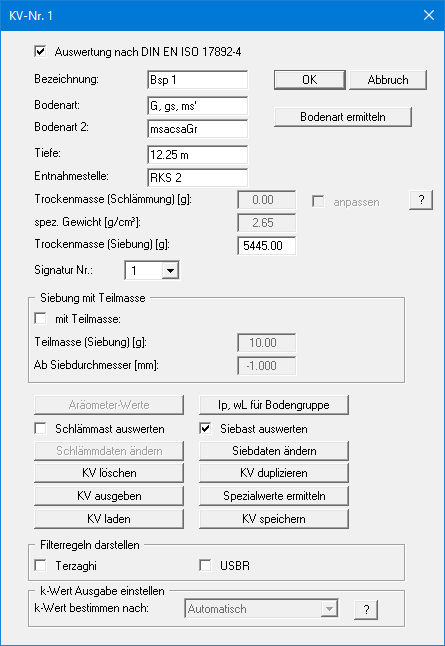

Bei einer Siebung aktivieren Sie in der Dialogbox den Schalter "Siebast auswerten".
Entsprechend sind die relevanten Eingabefelder aktiviert.

"Trockenmasse (Siebung) [g]"
Sie geben die Trockenmasse für die eingesetzte Probe in [g] ein.

"Siebast auswerten"
Nur wenn dieser Knopf aktiviert ist, können Daten einer Siebung eingegeben und ausgewertet werden.

"Siebdaten ändern"

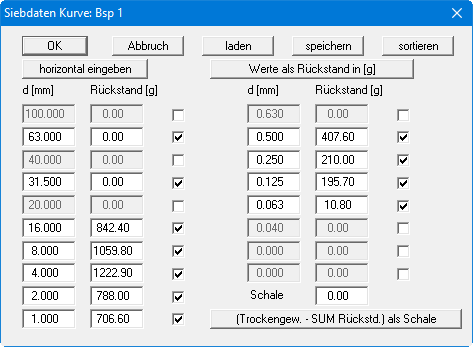

Wenn Sie diesen Knopf anwählen, gelangen Sie in die folgende Dialogbox, die Ihnen die Eingabe der Versuchsdaten einer Siebung ermöglicht:

Bei einer neuen Kornverteilung sind zunächst alle Siebe aktiviert, d.h. alle Häkchen in der dritten Spalte sind gesetzt. Passen Sie die vorgegebenen Siebdurchmesser in der Spalte "d [mm]" den tatsächlich verwendeten Siebdurchmessern an. Siebe, die nicht eingesetzt wurden bzw. auf denen kein Rückstand liegen geblieben ist, entfernen Sie durch Ausschalten des Häkchens aus dem Siebsatz.

Damit die Körnungslinie in der Grafik nicht am letzten Messwert endet, sondern bis 100 % dargestellt wird, sollte immer das nächstgrößere Sieb, das dem letzten Sieb mit Rückstand vorangeht, zusätzlich aktiviert werden.

Nach Anpassung der Siebdurchmesser geben Sie die Siebrückstände auf den einzelnen Sieben gemäß den vorliegenden Versuchsdaten ein. Zur Berechnung des Rückstands in der Schale kann der Knopf "(Trockengew. - SUM Rückstd.) als Schale" gewählt werden. Folgende Box wird angezeigt:

Nach Anwahl des Knopfes "OK" werden die Änderungen übernommen. Möchten Sie den per Hand eingegebenen Wert belassen, verlassen Sie die Box mit "nicht übernehmen".

Es ist sinnvoll, die Schale immer vom Programm berechnen zu lassen, da Eingabefehler dabei schnell erkannt werden können.

Mit dem Wechselschalter "horizontal eingeben"/"vertikal eingeben" kann ausgewählt werden, ob Sie durch Drücken der [TAB]-Taste horizontal oder vertikal weiter springen. Es ist sinnvoll, vertikal einzugeben, wenn Sie nur die Versuchswerte ändern möchten. Mit den Cursor-Tasten [Pfeil links], [Pfeil rechts], [Pfeil oben] und [Pfeil unten] gelangen Sie aber auch ohne diesen Schalter in die entsprechende Eingabebox.

Wenn Sie eine vorhandene Körnungslinie (z.B. aus einem anderen Gutachten) vorliegen haben und diese mit dem Programm GGU-SIEVE darstellen wollen, ist es wesentlich einfacher, wenn zu bestimmten Durchmessern nur die Prozentzahlen eingegeben werden. Klicken Sie dazu auf den Knopf "Werte als Rückstand in [g]" in der obigen Dialogbox. Der Text des Knopfes ändert sich in "Werte als Summe Durchgang in [%]". Alle Zahleneingaben hinter den Siebdurchmessern werden jetzt als Summe des Durchgangs in Prozent eingegeben. Der Eingabewert für die "Trockenmasse (Siebung) [mm]" ist daher nicht mehr relevant, er muss nur über 0,0 li
