GGU-SIEVE: Filterstabilität nach Cistin / Ziems prüfen

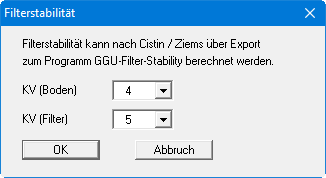

Zur Prüfung der Notwendigkeit einer Filterschicht gemäß Merkblatt Anwendung von Kornfiltern an Bundeswasserstraßen (MAK) der Bundesanstalt für Wasserbau (BAW) in Karlsruhe, 2013 (Anlage 2) können über diesen Menüeintrag die erforderlichen Bodenkennwerte (Ungleichförmigkeiten Cu und Durchgänge d50) aus vorliegenden Kornverteilungen der relevanten Böden ermittelt werden. Wählen Sie dazu in der Dialogbox die Kornverteilungen aus, die den Boden und den Filter repräsentieren.

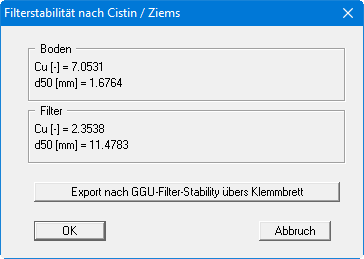

Das Programm zeigt Ihnen die ermittelten Werte anschließend in einer Infobox an.
Über den Export-Knopf können Sie die Daten über das Windows-Klemmbrett in das Programm GGU-FILTER-STABILITY übernehmen.
Nach Klicken auf den Export-Knopf gibt Ihnen das Programm zunächst einen Hinweis, wie Sie mit den ins Klemmbrett kopierten Daten im Programm GGU-FILTER-STABILITY vorgehen. Nach Bestätigen des Hinweistextes erscheint wieder die obige Dialogbox zur Auswahl der Kornverteilungen. Beenden Sie die obige Dialogbox mit dem Knopf "Abbruch".
