GGU-SIEVE: Menüeintrag "Einstellungen"

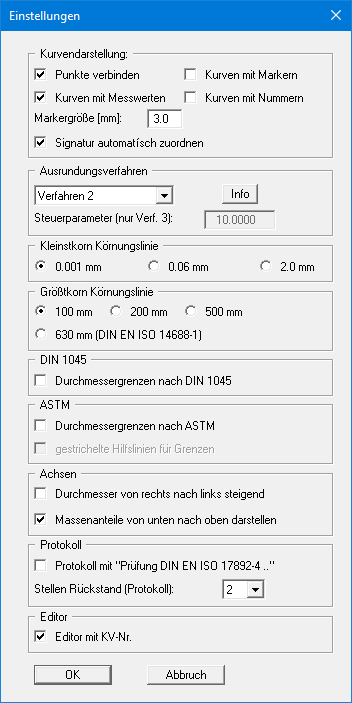

Nach Anwahl dieses Menüeintrags erscheint eine Dialogbox, die Ihnen die Einstellung der grafischen Darstellung ermöglicht. Alle hier getroffenen Einstellungen können Sie über den Menüeintrag "Ansicht / Einstellungen speichern" in eine Datei "GGU-SIEVE.alg" auf Programmebene abspeichern. Die Einstellungen werden dann beim Programmstart automatisch geladen.

Bereich "Kurvendarstellung"
Durch Aktivierung der entsprechenden Schalter können Sie Ihre Messwerte als Körnungslinie darstellen lassen, die in bestimmten Abständen oder direkt an den Messwerten mit Markern versehen ist.

Jede Kornverteilung erhält einen anderen Marker/Signatur, so dass eine einfache Unterscheidung mehrerer Körnungslinien auch in schwarzweißen Ausdrucken möglich ist. Die Markergröße ist einstellbar. Anstelle der Marker können Sie die Kurven auch am Anfang und am Ende mit der laufenden Versuchsnummer beschriften lassen.

Wenn Sie selbst definieren möchten, mit welchem Marker/Signatur eine Körnungslinie dargestellt werden soll, deaktivieren Sie den Schalter "Signatur automatisch zuordnen". Im Editor jeder Kornverteilung erscheint dann ein Auswahlmenü, über das 10 unterschiedliche Signaturen zugeordnet werden können.

Bereich "Ausrundungsverfahren"
Sie können zwischen 4 Verfahren auswählen, die in der Infobox erläutert werden.

nicht ausrunden = keine Ausrundung
Verfahren 1 = Strenger Bezier-Spline
Verfahren 2 = "Lockerer" Bezier-Spline
Verfahren 3 = Rationale Spline-Interpolation

Bei den Ausrundungsverfahren 2 und 3 werden sehr runde Kurven erzeugt. Die Abweichungen zwischen den Messwerten und den dargestellten Körnungslinien werden bei der Markierung der Messwerte des Versuchs sichtbar.

Die Ausrundung kann beim Verfahren 3 durch den "Steuerparameter" beeinflusst werden. Der Wert des Steuerparameters darf nur in dem Bereich zwischen > -1,0 und < 1000 liegen.

Wenn Sie in der Diagrammtabelle die Anteile T/U/S/G [%] darstellen lassen, werden die Anteile aus der Kurve ermittelt. Um eine genauere Annäherung zu erhalten, ändern Sie hier das Rundungsverfahren bzw. stellen auf "nicht ausrunden" um.

Bereich "Kleinstkorn Körnungslinie"
Bei grobem Probenmaterial können Sie den Auswertebereich für den Feinkornanteil in der Grafik verkleinern, um eine bessere Darstellung des Grobkornbereichs auswählen zu können.

Bereich "Größtkorn Körnungslinie"
Bei sehr grobem Probenmaterial haben Sie die Möglichkeit, den Auswertebereich für den Grobkornanteil in der Grafik zu erweitern. Sie können dazu auch eine Darstellung des Kornanteils bis 630 mm Durchmesser nach DIN EN ISO 14688-1 (= Blöcke) aktivieren.

Bereich "DIN 1045"
Wenn Sie den Schalter "Durchmessergrenzen nach DIN 1045" aktivieren, werden die [mm]-Angaben im darüberliegenden Bereich "Größtkorn Körnungslinie" entsprechend den Werten aus der DIN 1045 angepasst. Sie können dann das gewünschte Größtkorn auswählen. Die Darstellung der Körnungslinie nach DIN 1045 beginnt immer bei 0 mm.

Bereich "ASTM"
Nach Aktivierung des Schalters "Durchmessergrenzen nach ASTM" werden die Grenzen entsprechend den Anforderungen der American Society for Testing and Materials (ASTM) dargestellt. Zur besseren Übersicht können Sie zusätzlich gestrichelte Hilfslinien zur Markierung der Grenzen einsetzen. Wenn Sie das bisher noch nicht eingestellt hatten, erhalten Sie nach Aktivierung der Darstellung nach ASTM die Abfrage, ob auch die Bodenart- und die Bodengruppenbestimmung nach ASTM durchgeführt werden sollen. Wenn Sie dem zustimmen, setzt das Programm automatisch die entsprechenden Schalter, die Sie im Menüeintrag "Formblatt / Texte + Tabelle" finden, auf ASTM.

Bereich "Achsen"
Über die beiden Schalter "Durchmesser von rechts nach links steigend" und "Massenanteile von unten nach oben darstellen" können Sie die Grafik entsprechend Ihren Vorstellungen neugestalten.

Bereich "Protokoll"
Bei aktiviertem Schalter "Protokoll mit "Prüfung DIN EN ISO 17892-4 .."" wird auf den Protokollblättern die Prüfungs-Art der DIN EN ISO 17892-4 angegeben. Für die Angabe des Rückstands in der Protokolltabelle können Sie hier die Anzahl der Nachkommastellen festlegen.

Bereich "Editor"

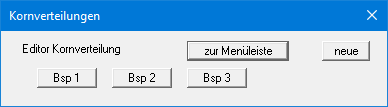

Die Knöpfe für die unter "Bearbeiten / Kornverteilung" eingegebenen Versuche werden mit der entsprechenden Versuchsnummer beschriftet. Wenn Sie den Schalter "Editor mit KV-Nr." deaktivieren, erfolgt die Beschriftung mit der eingegebenen Bezeichnung. Es werden dafür allerdings nur die ersten 8 Zeichen verwendet.
