GGU-SIEVE: Suffosionssicherheit über Auftrennen einer KV

Für den Suffosionsnachweis gemäß Merkblatt Anwendung von Kornfiltern an Bundeswasser-straßen (MAK) der Bundesanstalt für Wasserbau (BAW) in Karlsruhe (2013) ist es erforderlich, die Körnungslinien bei einem bestimmten Korndurchmesser in 2 neue Körnungslinien aufzuteilen.

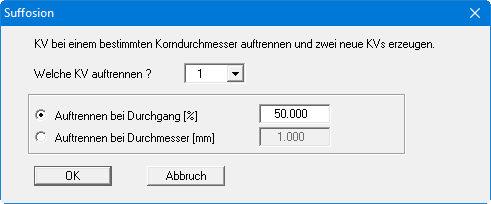

In der Dialogbox dieses Menüeintrages wählen Sie die zu teilende Kornverteilung aus und geben vor, bei welchem Durchgang oder Korndurchmesser aufgetrennt werden soll.

Das Programm zeigt Ihnen zunächst in einer Infobox den dazu ermittelten Korndurchmesser oder prozentualen Durchgang an. Wenn Sie die Werte übernehmen lassen, wird die ausgewählte Kornverteilung getrennt. Sie erhalten zunächst eine weitere Infobox mit den Angaben zu den Korndurchmessern der neuen Kornverteilungen, die Sie auch direkt ins Klemmbrett übernehmen können. Nach Verlassen der Box werden die beiden neuen Kornverteilungen in Ihrer Grafik dargestellt.

Anschließend können Sie die Suffosionssicherheit dieser Böden über den Nachweis der Filterstabilität nach Cistin / Ziems prüfen.
