GGU-SLAB: Allgemeines zur Darstellung von Isolinien, Kreisen und Tabellen

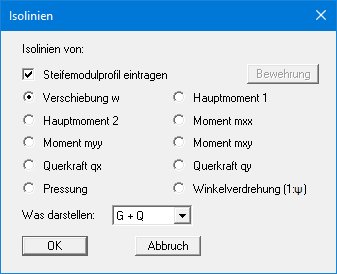

Die Auswertung und grafische Darstellung kann vielfältig erfolgen. Wenn Sie eine der Isoliniendarstellungen oder die Menüeinträge "Auswerten / Kreise" oder "Auswerten / Tabelle" anklicken, müssen Sie zunächst auswählen, was dargestellt werden soll. Die nachfolgende Box erscheint, wenn Sie mit dem Teilsicherheitskonzept arbeiten.

Die Winkelverdrehung ist die Neigung der Plattenverschiebung und kann zur Beurteilung von zul. Winkelverdrehungen benutzt werden. Sie wählen hier zusätzlich zur gewünschten Zustandsgröße aus, ob die Darstellung für Ständige (G) und/oder Verkehrslasten (Q) erfolgen soll.

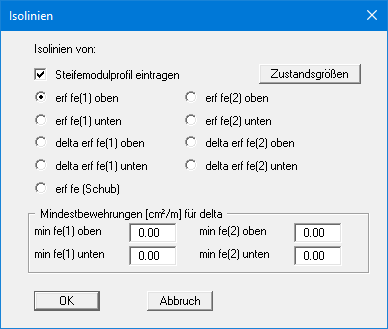

Bei einer bewehrten Platte können Sie alternativ auch die Bewehrung darstellen lassen. Klicken Sie dazu auf den dann aktiven Knopf "Bewehrung" und Sie erhalten die folgende Dialogbox:

Mit den vier oberen Schaltern wählen Sie die erforderliche Bewehrung am oberen und unteren Plattenrand für die beiden Bewehrungsrichtungen 1 und 2. Wenn die Platte eine Mindestbewehrung besitzt, können Sie unter "Mindestbewehrungen [cm²/m] für delta" die Mindestbewehrungen für den oberen und unteren Plattenrand (Bewehrungsrichtungen 1 und 2) eingeben und sich dann z.B. mit dem Schalter "delta erf fe(1) oben" die Bewehrung darstellen lassen, die darüber hinaus erforderlich ist. Wenn Sie den Knopf "Zustandsgrößen" anwählen, erhalten Sie wieder die Dialogbox für die Auswahl der Zustandsgrößen (s.o.).
