GGU-SLAB: Knopf "regelmäßig"

Beim regelmäßigen Raster können Sie die Knoten auf verschiedene Arten definieren:

  • "Linie" - entlang einer oder mehrerer Linien

  • "Rechteck" - in einem oder mehreren Rechtecken

  • "Viereck" - in einem oder mehreren Vierecken

Die Vorgehensweise ist in allen drei Fällen ähnlich. Die Erklärung erfolgt daher nur an Rechtecken.

"Rechteck"

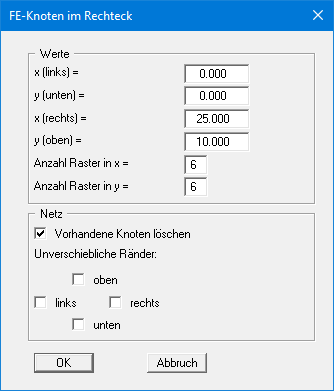

Sie geben die Eckpunkte des Rasters und die Anzahl der Unterteilungen an. Wenn Sie den Schalter "Vorhandene Knoten löschen" aktivieren, werden alle eventuell vorhandenen Knoten gelöscht und anschließend Ihre in der Dialogbox definierten FE-Knoten mit dem passenden FE-Netz erzeugt. Möchten Sie weitere Knoten hinzufügen, deaktivieren Sie den Schalter.

Sie können direkt bei der Erzeugung Ihres FE-Netzes unverschiebliche Ränder definieren. Dazu aktivieren Sie die Kästchen der gewünschten Seiten. Wenn die Kästchen nicht aktiviert werden, werden alle Ränder mit einer freien Auflagerung erzeugt. Zusätzliche Weg- oder Kraft-Randbedingungen können dann über die Menüeinträge unter dem Menütitel "Rand" individuell definiert werden.

Wenn nur einer der neu erzeugten Knotenpunkte innerhalb eines bestehenden FE-Netzes liegen würde, wird die Knotengenerierung mit einer Fehlermeldung abgebrochen und es werden keine neuen Knoten erzeugt.
