GGU-SLAB: Menüeintrag "Kreise"

Nach Auswahl des gewünschten Parameters können Sie Kreisgrafiken erzeugen lassen, bei
denen die entsprechenden Zustandsgrößen als unterschiedlich große (wertabhängige) Kreise dargestellt werden. Analog zur Dialogbox für die Isoliniendarstellung können Sie bei der Ergebnisdarstellung als Kreise zwischen Zustandsgrößen und Bewehrung wechseln.

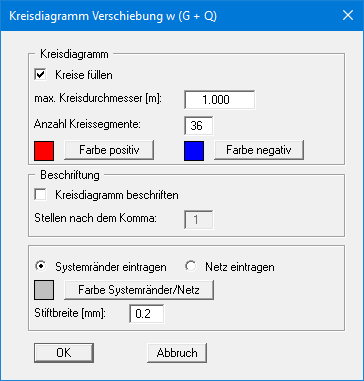

Wenn Sie den Schalter "Kreise füllen" aktivieren, werden die Zustandsgrößen entsprechend ihres Vorzeichens mit der über die Knöpfe "Farbe positiv" oder "Farbe negativ" eingestellten Farbfüllung dargestellt. Mit "max. Kreisdurchmesser" stellen Sie den Kreisdurchmesser ein, den die maximale Zustandsgröße erhält. Mit "Anzahl Kreissegmente" geben Sie die Kreisauflösung vor. Bei einem Wert von z.B. 3 werden Dreiecke dargestellt. Sie können jeden Kreis mit dem Wert der Zustandsgröße beschriften. Zusätzlich zu den Kreisen können die Systemränder oder das FE-Netz eingetragen werden. Die Farbe und Stiftbreite für deren grafische Darstellung können Sie einstellen.
