GGU-SLAB: Menüeintrag "Kreisplatte, …"

Über diesen Menüeintrag können Sie auf einfache Art und Weise kreisförmige Platten definieren und die FE-Netze generieren lassen. Sie haben die Möglichkeit zwischen verschiedenen Platten zu wählen:

• "Kreisplatte (einfach)"
  Über den Durchmesser, Anzahl der Ringe und Segmente erstellen Sie eine einfache Kreisplatte. Sie können für den Außenrand eine Verschiebung "0" einstellen. Auch eine Bemaßung können Sie in der Dialogbox aktivieren. Kraft und Momente können in Plattenmitte oder als Flächenlast auf einen ausgewählten Ring verwendet werden. Die Momente können für die Berechnung der Drehfedersteifigkeit übernommen werden.

  Bereits vorhandene Knoten und FE-Netze werden automatisch gelöscht. Wenn Sie die Dialogbox verlassen, berechnet das Programm die Koordinaten neu und stellt die neu erzeugte Kreisplatte mit den optimalen Koordinaten auf dem Bildschirm dar.

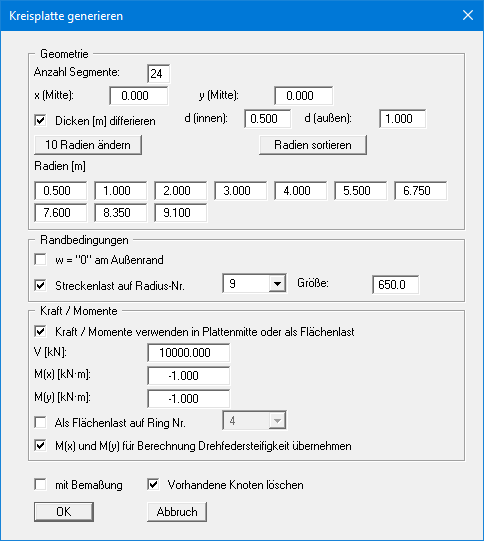

• "Kreisplatte (Pro)"
  Sie können eine differenzierte Kreisplatte generieren lassen.

• "Kreisringplatte"
  Sie können über die Anzahl der Ringe und den eingegebenen Innen- und Außendurchmesser eine Kreisringplatte erzeugen. Eine Verschiebung "0" am Innenrand und/oder Außenrand ist möglich. Kraft und Momente können als Flächenlast auf einen ausgewählten Ring verwendet werden. Die Momente können für die Berechnung der Drehfedersteifigkeit übernommen werden.

• "Kreisringplatte (Pro)"
  Sie können eine differenzierte Kreisringplatte generieren lassen.

• "Ellipsenplatte"
  Sie können eine elliptische Platte erzeugen. Dafür definieren Sie den Durchmesser in x-Richtung und den Durchmesser in y-Richtung. Eine Verschiebung "0" in Plattenmitte und/oder am Außenrand ist möglich. Auch eine Bemaßung können Sie in der Dialogbox aktivieren.

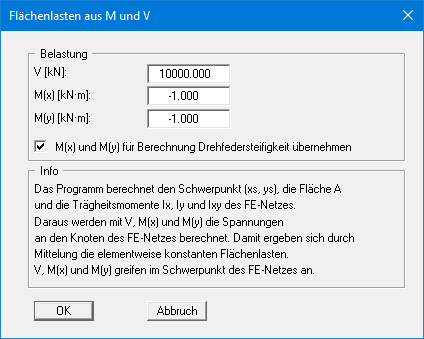

• "Flächenlasten aus M+V"
  Sie können Flächenlasten vom Programm aus M und V bestimmen lassen. Die Momente können für die Berechnung der Drehfedersteifigkeit übernommen werden.

Es erfolgt die Berechnung und Darstellung der in der Info genannten Werte. Diese können über den Knopf "Werte ins Klemmbrett" in die Windows Zwischenablage übernommen werden. Wenn Sie anschließend die Flächenlasten bestimmen lassen, werden zunächst die minimale und die maximale Spannung in einer Infobox angezeigt. Nach Verlassen der Box mit "OK" werden die Flächenlasten für das gesamte FE-Netz erzeugt.
