GGU-SLAB: Menüeintrag "Schichten"

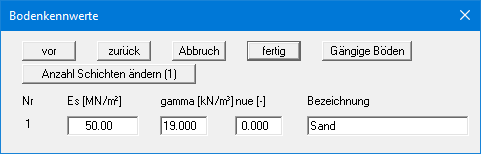

Nach Anklicken dieses Menüeintrags erscheint folgende Dialogbox. Wenn Sie die Anzahl der Schichtena ändern wollen, klicken Sie auf den Knopf "Anzahl Schichten ändern" und geben anschließend die neue Schichtanzahl an.

In der Dialogbox können Sie eine Bodenbezeichnung, den Steifemodul Es und die Querkontraktionszahl nue für die einzelnen Schichten eingeben. Über den Knopf "Gängige Böden" können Sie die Bodenkennwerte für viele gängige Böden ganz einfach aus einer Datenbank auswählen oder Zwischenwerte daraus ermitteln lassen. In der Dialogbox, die Sie darüber erhalten, können Sie auch eigene Werte einpflegen (Knöpfe "Tabelle bearbeiten"/"x Böden ändern"). Wenn Sie Änderungen vorgenommen haben, speichern Sie diese in die Datei "Soils.gng_ggu" auf Programmebene, damit Ihre geänderte Datenbank-Datei beim Programmstart mit geladen wird. Sie können Ihre einmal angepasste Datei auch in anderen GGU-Programmen mit der Funktion "Gängige Böden" nutzen, wenn Sie die Datei in die entsprechenden Programmordner kopieren.

Für die Grenztiefenberechnung ist die Eingabe der Wichte des feuchten Bodens erforderlich, unterhalb des Grundwassers als Wichte des Bodens unter Auftrieb. Das Eingabefeld gamma erscheint nur, wenn Sie unter "Datei / Neu" oder "System / berechnen" den Schalter "mit Grenztiefenberechnung" aktiviert haben.

Wenn mit dem Steifemodul gerechnet wird, ist nue für alle Böden gleich 0.0. Die Darstellung des Wertes nue in der Steifemodul-Legende kann dann auch ausgeblendet werden (siehe Abschnitt 9.7.10).

Um eine sinnvolle Interpolation innerhalb des Dreiecksnetzes sicherzustellen, ist es erforderlich, dass alle Knoten die gleiche Anzahl von Schichten aufweisen. Wenn sich innerhalb Ihres Systems Bereiche befinden, in denen bestimmte Bodenschichten nicht auftreten (z.B. Torflinse nur in Teilbereichen), so weisen Sie an diesen Knoten der Schicht im Menüeintrag "Standardtiefen" einfach eine Mächtigkeit von 0,0 zu, also eine Höhenkote entsprechend der darüber liegenden Schicht.

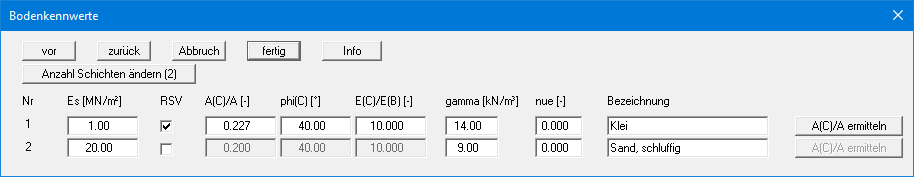

Wenn Sie mit einer Rüttelstopfverdichtung arbeiten, erscheint nach dem Anklicken dieses Menüeintrags folgende Dialogbox:

Sie definieren durch Aktivieren des Schalters "RSV" die durch eine Rüttelstopfverdichtung verbesserte Bodenschicht. Für diese Schicht geben Sie die entsprechenden Kennwerte ein (siehe "Info"-Knopf). Das Flächenverhältnis "A(C)/A" können Sie über den ganz rechten Kopf ermitteln und in die Tabelle übernehmen lassen. Das Verhältnis "E(C)/E(B)" sollte nicht größer als 15 bis max. 20 sein.
