GGU-SLAB: Menüeintrag "Weg + Lasten einzeln"

Über diesen Menüeintrag können Sie einzelnen FE-Knoten Weg-Randbedingungen oder Kraft-Randbedingungen zuweisen und vorhandene Randbedingungen ändern oder löschen.

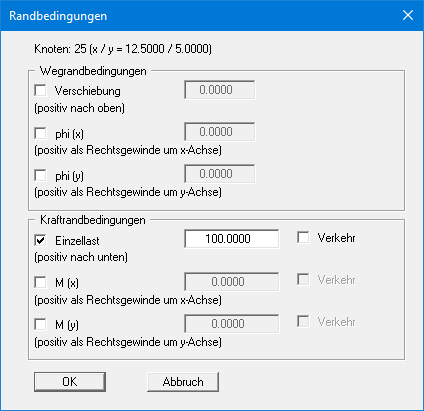

Wenn Sie verschiedene Randbedingungen gleichzeitig setzen möchten, lassen Sie den Schalter "Nur vertikale Einzellasten ändern" deaktiviert. Sie erhalten dann die folgende Dialogbox.

Aktivieren Sie den Schalter vor der gewünschten Randbedingung und geben Sie den zugehörigen Wert ein. Für eine Weg-Randbedingung können Sie eine Verschiebung oder eine Verdrehung in x- oder y-Richtung festlegen. Um eine Randbedingung zu löschen, deaktivieren Sie den entsprechenden Schalter.

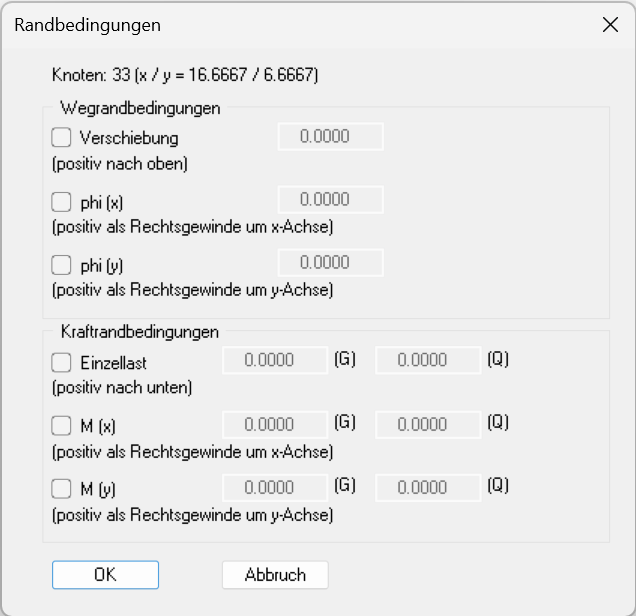

Analog zu den Weg-Randbedingungen werden die Einzellasten im FE-System vereinbart. Sie können bei den Kraft-Randbedingungen zwischen Einzellast, Moment M (x) und Moment M (y) wählen. Bei der Berechnung erscheinen für Einzellasten und Momente jeweils getrennte Eingabefelder für (G) und (Q). Dies ermöglicht die erforderliche Unterscheidung zwischen ständigen und veränderlichen Auflasten ohne einen separaten Schalter.

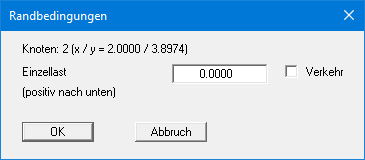

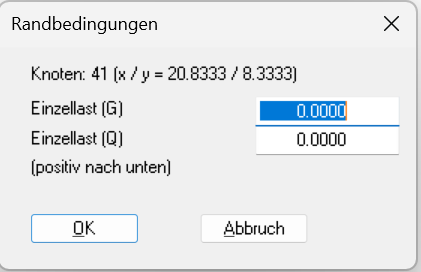

Bei aktiviertem Schalter "Nur vertikale Einzellasten ändern" erhalten Sie die folgende Eingabebox, mit der Sie etwas schneller die Einzellasten für den angeklickten Knoten setzen können.
