GGU-SLAB: Menüeintrag "Werte im Knoten-Schnitt"

Sie können Zustandsgrößen in einem Schnitt darstellen. Dazu definieren Sie mit der linken Maustaste einen Schnitt, indem Sie die entsprechenden Knoten anklicken. Zwischenpunkte werden vom Programm automatisch ergänzt. Mit dem Klicken der rechten Maustaste löschen Sie den letzten Punkt aus der Liste. Wenn der Schnitt Ihren Vorstellungen entspricht, drücken Sie die [Return]-Taste. Wählen Sie dann die Zustandsgröße, die dargestellt werden soll.

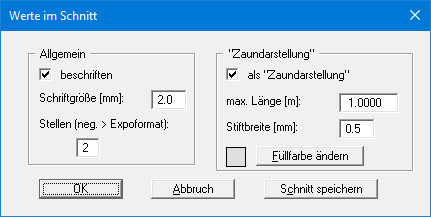

Sie erhalten zunächst eine Dialogbox, in der Sie Einstellungen zur Schnittdarstellung, wie Beschriftung oder eine Zaundarstellung, treffen können. Sie haben hier auch die Möglichkeit, Ihren erstellten Schnitt über den Knopf "Schnitt speichern" in eine Datei abzuspeichern.

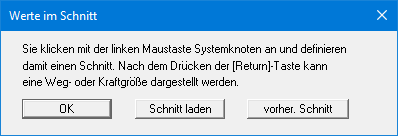

Wenn Sie den Menüeintrag ein zweites Mal anklicken, erhalten Sie folgende Dialogbox:

Sie können jetzt über "OK" einen neuen Schnitt erstellen oder über die anderen Knöpfe den vorherigen Schnitt bzw. einen Ihrer abgespeicherten Schnitte wieder aufrufen.

Wenn Sie den Knopf "Schnittführung darstellen" unter dem Menüeintrag "Ansicht / Schnitt-Legende" aktiviert haben, wird automatisch eine Lageskizze mit auf dem Bildschirm dargestellt, die den Plattenumriss und den definierten Schnitt zeigt.
