GGU-SLAB: Schritt 2: FE-Netz definieren (Beispiel 1)

Es handelt sich um ein Vierecksystem. Die Erzeugung des Netzes erfolgt am einfachsten über den Menüeintrag "FE-Netz / Raster".

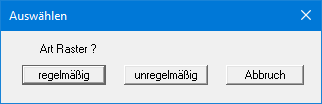

Wählen Sie den Knopf "regelmäßig" und dann den Knopf "Viereck".

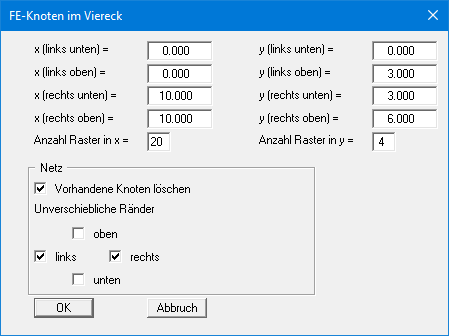

Geben Sie die Zahlen wie in der Dialogbox ein. Aktivieren Sie den Schalter "Vorhandene Knoten löschen". Die Definition der unverschieblichen rechten und linken Systemränder können Sie bereits in der obigen Dialogbox durch Aktivieren der Schalter "rechts" und "links" erledigen. Wenn Sie alle Schalter deaktivieren (= alle Ränder sind frei aufgelagert), definieren Sie die unverschieblichen Ränder erst in Schritt 5.

Die Platte wird dargestellt. Wählen Sie den Menüeintrag "Blatt / Koordinaten neu berechnen", um eine bildschirmfüllende Darstellung des Systems zu erreichen.
