GGU-SLAB: Schritt 2: Steifemodulprofil definieren (Beispiel 3)

Wählen Sie den Menüeintrag "Steifemodul / Schichten". Drücken Sie den Knopf "Anzahl Schichten ändern" und geben Sie eine 2 ein, da ja 2 Schichten im System vorliegen.

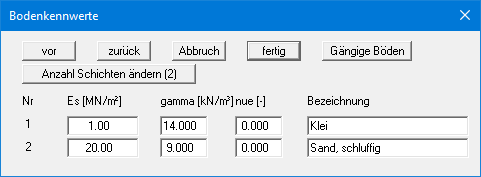

Geben Sie die Werte der Dialogbox ein. Mit "nue" ist in diesem Fall die Querkontraktionszahl des Bodens gemeint. Für die Grenztiefenberechnung ist die Eingabe der Wichte des Bodens erforderlich. Wenn Sie einen Wasserstand innerhalb einer Schicht haben, können Sie die verschiedenen Wichten berücksichtigen, indem Sie die Schicht in zwei Schichten aufteilen. Für den Bereich oberhalb des Grundwassers geben Sie die Wichte des feuchten Bodens ein, für den Bereich unterhalb des Grundwassers die Wichte des Bodens unter Auftrieb.

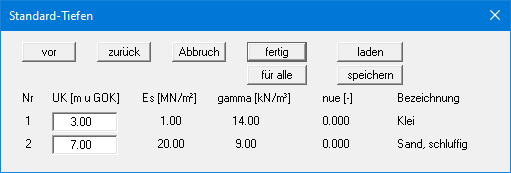

Nach Eingabe der Schichten wählen Sie den Menüeintrag "Steifemodul / Standardtiefen" und geben Sie die Werte der nachfolgenden Dialogbox ein:

Die hier eingegebenen Tiefen entsprechen den Vorgaben am Anfang dieses Abschnitts.
