GGU-SLAB: Schritt 5: Weg-Randbedingungen zuweisen (Beispiel 1)

Wenn Sie die unverschieblichen Ränder links und rechts des Systems bereits mit der Definition des FE-Netzes über die Rasterfunktion erzeugt haben (siehe "Schritt 2: FE-Netz definieren"), kann dieser Schritt übersprungen werden.

Ansonsten wählen Sie den Menüeintrag "Rand / (Weg) im Ausschnitt".

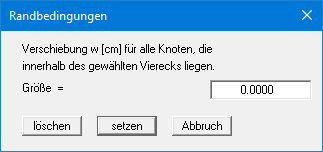

Aktivieren Sie den Schalter "Verschiebung [cm]" und verlassen Sie die Box mit "OK". Umfahren Sie dann die linken 5 Knoten des Systems mit dem Viereck. Sie erhalten folgende Dialogbox:

Betätigen Sie den Knopf "setzen". Damit wird dem linken Rand eine vertikal unverschiebliche Lagerung zugewiesen. Machen Sie das gleiche für die rechten 5 Knoten des Systems. Die freien Ränder am oberen und unteren Plattenrand müssen nicht extra definiert werden. Der Fall der freien Auflagerung gilt an allen Rändern, an denen keine Kraft- oder Weg-Randbedingung vorgegeben ist (siehe auch Abschnitt 8.2).

Prüfen Sie, wenn Sie wollen, die eingegebenen Randbedingungen über den Menüeintrag "Rand / kontrollieren".
