GGU-SLAB: Schritt 9: Biegelinie zeichnen und weitere Auswertungen (Beispiel 1)

Zum Abschluss soll die Biegelinie durch die Plattenmitte dargestellt werden. Wählen Sie dazu den Menüeintrag "Auswerten / Werte im Knotenschnitt" und klicken Sie den mittleren Knoten am linken Plattenrand und dann der mittleren Knoten am rechten Plattenrand an. Betätigen Sie zum Abschluss die [Return]-Taste.

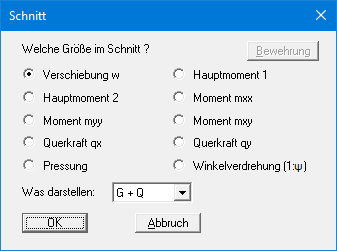

Aktivieren Sie den Schalter "Verschiebung w" und bestätigen Sie mit "OK". Sie können für die Darstellung noch eigene Einstellungen treffen. Anschließend wird die Biegelinie dargestellt.

Wenn Sie die Biegelinie ausdrucken wollen, gehen Sie zum Menüeintrag "Datei / Drucken". Auf ähnliche Art und Weise können Sie sich Isolinien von Verschiebungen, Momenten, usw. darstellen lassen (Menüeintrag "Auswerten / Isolinien normal" usw.) oder die Auflagerkräfte bestimmen (Menüeintrag "Auswerten / Auflager"). Sie können alle Knotenwerte in Tabellenform mit den Ergebnissen beschriften lassen (Menüeintrag "Auswerten / Tabelle"). Sie können sich Kreisgrafiken erzeugen, bei denen die entsprechenden Zustandsgrößen als unterschiedliche große (wertabhängige) Kreise dargestellt werden (Menüeintrag "Auswerten / Kreise"). Sie können die Grafik über "Ansicht / Mini-CAD" auch frei beschriften oder über "Ansicht / CAD für Kopfdaten" einen Blattkopf erzeugen. Lesen Sie dazu das Handbuch Mini-CAD.

Sie können die Platte nun auch nach EC 2 / DIN 1045-1 bewehren (Menüeintrag "System / Platte bewehren"). Speichern Sie eventuell das Ergebnis Ihrer Berechnung in eine Datei (Menüeintrag "Datei / Speichern unter"), bevor Sie weitermachen.
