GGU-SLAB: Steifemodul Menüeintrag "Einstellungen"

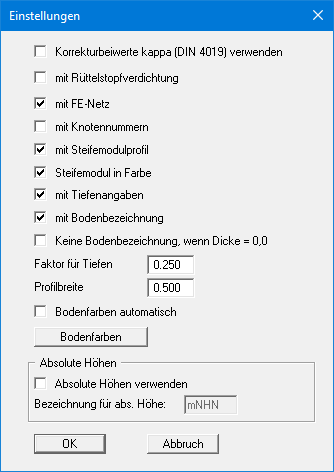

Unter diesem Menüeintrag können allgemeine Darstellungsparameter angegeben werden, die die Grafik des Systems beeinflussen.

Nach DIN 4019 Tabelle 1 können bei der Setzungsberechnung Korrekturbeiwerte kappa berücksichtigt werden. Die Verwendung dieser Korrekturbeiwerte aktivieren Sie über den entsprechenden Schalter in der Dialogbox.

Über den Schalter "mit Rüttelstopfverdichtung" aktivieren Sie die Berücksichtigung einer Rüttelstopfverdichtung nach Priebe (Heinz J. Priebe, Die Bemessung von Rüttelstopfverdichtung, Ground Engineering, Dezember 1995).

Sie können die Bodenbezeichnung am Steifemodulprofil darstellen lassen. Da immer dieselbe Anzahl an Schichten in den Profilen vorhanden ist, können Sie bei Schichten, die in einzelnen Profilen nicht vorhanden und daher mit einer Schichtdicke = 0 definiert sind, die Bezeichnung ausblenden. Aktivieren Sie dazu den Schalter "Keine Bodenbezeichnung, wenn Dicke = 0,0".

Mit "Faktor für Tiefen" können Sie die Länge der Profilsäulen in der Darstellung steuern. Wenn der Schalter "Bodenfarben automatisch" aktiviert ist, regelt das Programm die Farbfüllung der Profile automatisch. Ansonsten werden für die einzelnen Bodenschichten die Farben verwendet, die Sie unter "Bodenfarben" definieren können. Die gewählte Farbeinstellung wird automatisch für die Steifemodul-Legende übernommen.

Beim Steifemodulverfahren können Sie auch mit absoluten Höhen arbeiten. Bei deaktiviertem Schalter "Absolute Höhen verwenden" liegt das Gelände auf 0,0 und alle Tiefenangaben zählen nach unten positiv. Wenn Sie den Schalter aktivieren, geben Sie die Schichttiefen in absoluten Werten (y-Achse nach oben positiv) an. In der nachfolgenden Eingabebox können Sie die Bezeichnung (hier: mNHN) anpassen. Die Eingabe der absoluten Geländehöhe erfolgt in der Dialogbox "System / OK Gelände".
