GGU-SLICE: Einschicht-System

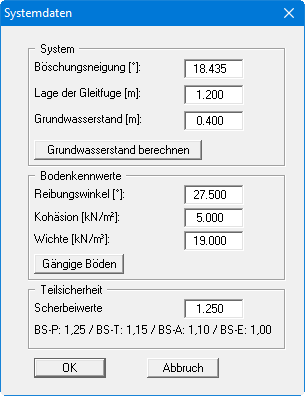

Bei einem Einschicht-System legen Sie über die folgende Dialogbox die Systemgeometrie fest.

Sie geben die Böschungsneigung, die Lage der Gleitfuge und einen Grundwasserstand in [m] unter OK Böschung vor. Alternativ können Sie den Grundwasserstand auch als Einstauhöhe nach DRESCHER berechnen lassen. Klicken Sie dazu auf den Knopf "Grundwasserstand berechnen". Sie erhalten eine Dialogbox, in der Sie die entsprechenden Werte für das Regenereignis eingeben und durch Klicken auf den Knopf "berechnen" vom Programm ermitteln lassen können. Das Programm zeigt Ihnen in einer Infobox das Ergebnis der Grundwasserstandsberechnung:

Wenn Sie auf "ja" klicken, wird der Grundwasserstand in die Dialogbox "Systemdaten" übernommen.

Im mittleren Bereich der Dialogbox können Sie die Bodenkennwerte für das Einschicht-System definieren. Über den Knopf "Gängige Böden" können Sie die Bodenkennwerte für viele gängige Böden ganz einfach aus einer Datenbank auswählen oder Zwischenwerte daraus ermitteln lassen. In der Dialogbox, die Sie darüber erhalten, können Sie auch eigene Werte einpflegen (Knöpfe "Tabelle bearbeiten"/"x Böden ändern"). Wenn Sie Änderungen vorgenommen haben, speichern Sie diese in die Datei "Soils.gng_ggu" auf Programmebene, damit Ihre geänderte Datenbank-Datei beim Programmstart mit geladen wird. Sie können Ihre einmal angepasste Datei auch in anderen GGU-Programmen mit der Funktion "Gängige Böden" nutzen, wenn Sie die Datei in die entsprechenden Programmordner kopieren.

In einem weiteren Eingabebereich legen Sie die Teilsicherheiten der Scherbeiwerte fest.
