GGU-STABILITY: Eingabe von Bauteilen

In manchen Fällen befinden sich Bauteile in der Böschung, deren Scherfestigkeit so groß ist, dass eine Sicherheitsberechnung unterbleiben kann, wenn Gleitkörper das Bauteil schneiden. Grundsätzlich kann man sich damit behelfen, dass Schichten mit hohen Kohäsionen definiert werden. Eleganter ist es jedoch, das Bauteil als umfassenden Polygonzug zu definieren. Bauteile weisen keine Materialkennwerte auf (insbesondere auch keine Wichte!!!). Wenn jedoch ein Polygonabschnitt des Bauteils einen Schnittpunkt mit dem aktuell untersuchten Gleitkörper aufweist, wird diesem Gleitkörper die Sicherheit 20.000,0 zugewiesen und eine Berechnung nicht durchgeführt.

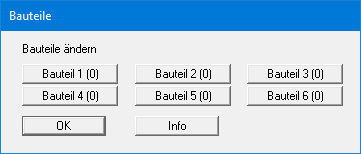

Insgesamt können 6 Bauteile definiert werden. Die Zahl in den Klammern in den Knöpfen "Bauteil x" gibt an, wie viele Polygonzugpunkte das jeweilige Bauteil beinhaltet. Wählen Sie zur Definition des umfassenden Polygonzuges beispielsweise den Knopf "Bauteil 1 (0)".

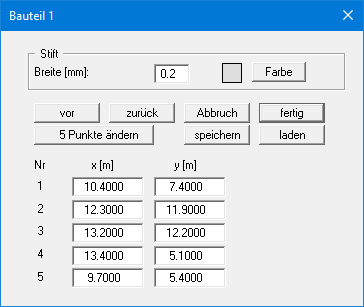

​Legen Sie über den Knopf "x Punkte ändern" die Anzahl Ihrer Polygonzugpunkte fest und geben Sie die Koordinaten für die einzelnen Punkte ein. Sie müssen den Polygonzug nicht schließen, das wird vom Programm automatisch erledigt. Im oberen Teil der Dialogbox können Sie Stiftbreite und Farbe des Bauteils beeinflussen.
