GGU-STABILITY: Eingabe von Bodensäulen

Sie definieren Bodensäulen analog zu den Bodenschichten des Systems durch Festlegung der x- und y-Koordinate der Unterkante und Angabe einer Bodennummer. Über die Dialogbox können Sie eine gewünschte Anzahl von Bodensäulen (mindestens jedoch zwei) gleichzeitig generieren lassen.

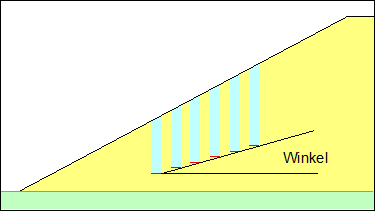

Als Bodennummer sollten Sie immer eine neue Nummer vergeben, damit sich die erzeugten Bodensäulen farblich von den anderen Böden abheben. Der Winkel entspricht einem Anstieg der Fußpunkte der Bodensäulen (siehe nachfolgende Abbildung):


Nach Bestätigen Ihrer Eingaben erhalten Sie eine Meldung über die Anzahl neu erzeugter Schichten. Anschließend können Sie das System testen lassen. Bodensäulen, die in die darüber liegende Schicht ragen, werden dabei ermittelt und nach einer Abfrage korrigiert.

Wenn Sie die zuletzt erstellten Bodensäulen wieder löschen möchten, können Sie einfach die Undo-Funktion nutzen. Klicken Sie dazu in der Symbolleiste der Menüeinträge auf das Symbol grafik-20240617-131652.png . Die generierten Bodensäulen werden in der Liste der Bodenschichten ergänzt und können auch darüber bearbeitet oder gelöscht werden (siehe "Beispiel 2 - Schritt 2: Systemdaten eingeben / Bodenschichten (Bsp. 2)").
