GGU-STABILITY: Eingeben - Knopf "Arteser"

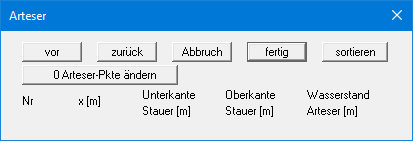

​Grundsätzlich können Sie ein gespanntes Grundwassersystem durch Eingabe eines Artesers berücksichtigen. Zur Eingabe wählen Sie den Knopf "Arteser" und geben dann entsprechend den vorhergehenden Erläuterungen die Anzahl der Polygonpunkte des Artesers vor. Anschließend sind die x-Koordinaten des Artesers und die zugehörigen Werte für Unter- und Oberkante Stauer und der Wasserstand unterhalb der Unterkante des Grundwasserstauers einzugeben.


Wenn ein Lamellenfußpunkt über der Oberkante des Grundwasserstauers liegt, wird der Porenwasserdruck aus der Porenwasserdrucklinie (siehe “Beispiel 2, Schritt 2: Systemdaten eingeben - Porenwasserdruck (Bsp. 2)”) berechnet. Wenn ein Lamellenfußpunkt unter der Unterkante des Grundwasserstauers liegt, wird der Porenwasserdruck aus dem Wasserstand unterhalb der Unterkante des Grundwasserstauers berechnet. Wenn ein Lamellenfußpunkt zwischen Oberkante und Unterkante des Grundwasserstauers liegt, erfolgt eine lineare Interpolation.
