GGU-STABILITY: Eingeben - Knopf "Geosynthetics"

​​Geosynthetics sind eine Sonderform der Zugglieder.

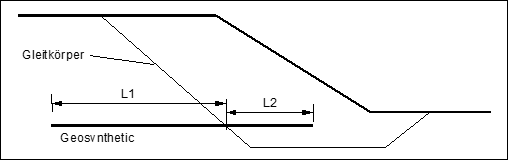

Für jedes Geosynthetic definieren Sie den Anfangspunkt und den Endpunkt. Die Haftspannung
(= Haftverbundspannung) wird automatisch berechnet. Mit dieser Haftspannung f und den Längen innerhalb und außerhalb des Gleitkörpers berechnet das Programm die resultierenden Kräfte
F1 und F2 aus:

F1 = f · L1 und F2 = f · L2

Der kleinere der beiden Werte ist zunächst maßgebend. Wenn der kleinere Wert größer als die maximal aufnehmbare resultierende Kraft R,d ist, geht nur diese Größe in die Berechnung ein.

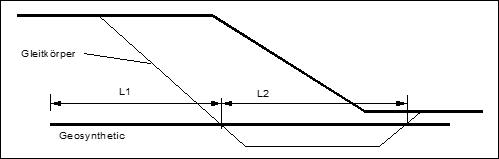

Schneidet das Geosynthetic den Gleitkörper zweimal wie in der folgenden Abbildung, ergeben sich die Werte L1 und L2 wie folgt:

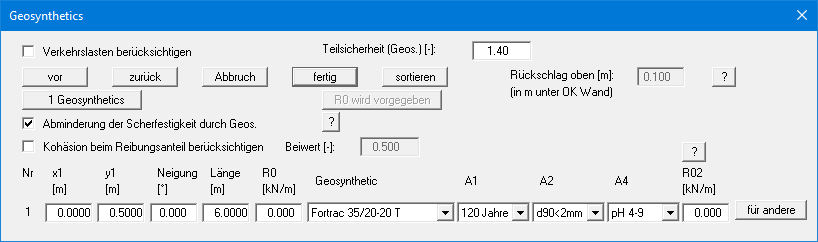

In der Standardeinstellung bei Programmstart ist der Schalter "Geosynthetics über Firmenprodukte" in der Dialogbox "Editor 1 / System einstellen" aktiviert. Bei der Verwendung von Geosynthetics greifen Sie daher direkt auf die Produkte des am Anfang gewählten Geosynthetics-Herstellers bzw. Produktbereichs zu. Sie erhalten die folgende Dialogbox, in der Sie zunächst die gewünschte Anzahl der Geosynthetics über den Knopf "0 Geosynthetics" eingeben.

Sie können anschließend für jedes Geosynthetics das gewünschte Firmenprodukt auswählen. Die bei einem Geosynthetics definierten Beiwerte, die Länge und die Neigung können Sie über den Knopf "für andere" für die anderen Geosynthetics übernehmen lassen.


Die Kraft "R0" kennzeichnet eine Verankerung am Kopf des Geosynthetics, die z.B. durch Umschlagen des Geosynthetics erzeugt werden kann. Die resultierende Kraft kann nicht größer als "R,d" werden. Nach einer Berechnung wird der berücksichtigte Anteil der resultierenden Kraft eines Geosynthetics vollflächig farbig ausgefüllt, so dass eine einfache Kontrolle möglich ist.

Beim Verlassen der Dialogbox werden die Geosynthetics anhand der eingegebenen y-Werte automatisch von unten nach oben sortiert.

Wenn Sie Geosynthetics eines anderen Herstellers verwenden möchten, wählen Sie den gewünschten Hersteller bzw. Produktbereich im Menüeintrag "Editor 1 / System einstellen" aus. Neue Produktlisten anderer Hersteller können Sie über den Menüeintrag "Editor 1 / Geosynthetics Tabellenwerte" ergänzen.

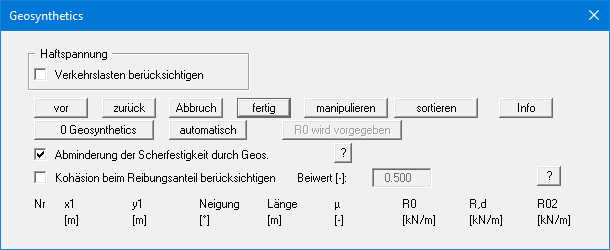

Wenn Sie den Schalter "Geosynthetics über Firmenprodukte" in der Dialogbox "Editor 1 / System einstellen" nicht aktiviert haben, erhalten Sie über den Knopf "Geosynthetics" in der zentralen Dialogbox die folgende Dialogbox. Der "?"-Knopf gibt Ihnen weitere Erläuterungen zu den Kräften.


Sie können die gewünschte Anzahl der Geosynthetics über den Knopf "0 Geosynthetics" festlegen und anschließend die entsprechenden Werte eingeben. Einfacher geht es über den Knopf "automatisch". Sie erhalten eine weitere Dialogbox, über die Sie Geosynthetics vom Programm generieren lassen können. Wenn Sie dabei den Knopf "Wert von Böschungskante" benutzen, ermittelt das Programm automatisch die x- und y-Koordinaten der gewünschten Böschungskante und setzt diese ein.
