GGU-STABILITY: Eingeben - Knopf "Ständige Lasten + Verkehrslasten"

​Wenn Sie ein System, z.B. mit einer ständigen Last, vorliegen haben, wählen Sie zunächst den Knopf "Ständige Lasten + Verkehrslasten". Um die Anzahl der ständigen Lasten zu verändern, wählen Sie nun "0 Lasten ändern". Geben Sie anschließend 1 als neue Anzahl vor und bestätigen Sie mit "OK".

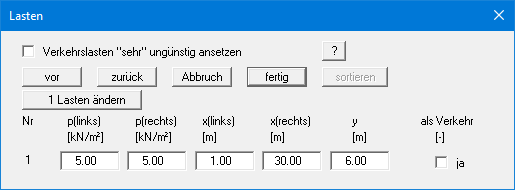

Für die Lastdefinition sind die Größe der Last (als Streckenlast) und die Angabe der beiden x-Koordinaten der Last erforderlich. Der Wert unter "y" kennzeichnet die Höhe des Lastangriffs. Für das Beispiel sind die folgenden Werte einzugeben:


Die Eingabe von Verkehrslasten erfolgt analog zu den ständigen Lasten, Sie aktivieren dabei zusätzlich den Schalter "als Verkehr". Verkehrslasten werden im Gegensatz zu den ständigen Lasten gemäß DIN 4084 nur angesetzt, wenn die resultierende Reibungskraft im Fußpunkt der Lamelle keinen rückhaltenden Anteil besitzt. Soll der antreibende Anteil immer angesetzt werden, aktivieren Sie den Schalter "Verkehrslasten "sehr" ungünstig ansetzen" (siehe auch Knopf "?").
