GGU-STABILITY: Menüeintrag "Bodenkennwerte"

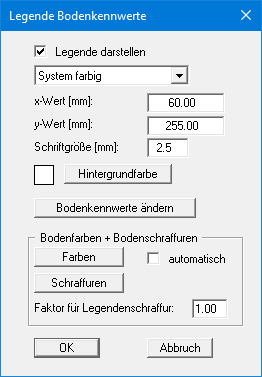

Auf dem Ausgabeblatt wird eine Legende mit den im System vorhandenen Bodenschichten und den zugehörigen Bodenkennwerten dargestellt, wenn der Schalter "Legende darstellen" aktiviert ist.
Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Schriftgröße" steuern Sie die Größe der Legende. In einigen Legenden können Sie auch eine Hintergrundfarbe definieren.
Am schnellsten können Sie die Position der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.
Eine Änderung der Bodenkennwerte ist über die Legende möglich, wenn Sie auf den Knopf "Bodenkennwerte ändern" klicken. Sie erhalten die Dialogbox, die Sie sonst über den Menüeintrag "Editor 1 / eingeben" Knopf "Bodenkennwerte" aufrufen.
Wenn in der Combobox "System farbig" aktiviert ist, werden in der Legende der Bodenkennwerte und in der Systemdarstellung die Böden farbig dargestellt. In der Combobox können Sie auch eine Schraffierung der Bodenarten oder Farbe und Schraffur einstellen. Wenn Sie "System ohne alles" auswählen, erfolgt eine Nummerierung der Böden. Im Bereich "Bodenfarben + Bodenschraffuren" können Sie die gewünschten Anpassungen vornehmen:
"automatisch"
Den Böden werden vom Programm automatisch Bodenfarben zugeordnet. Ist der Schalter nicht aktiviert, werden die Bodenfarben genommen, die Sie unter dem Knopf "Farben" individuell einstellen können."Farben"
Sie erhalten eine Dialogbox, in der Sie Ihre gewünschten Einstellungen vornehmen können. Sie können hier jeder Bodenschicht nach Klicken auf den Knopf mit der gewünschten Nummer eine neue Farbe zuweisen oder über "Bodenfarben / umordnen" die Farben neu zuordnen. Ihre Farbeinstellungen können Sie unter "Bodenfarben / speichern" in eine Datei sichern und diese über den Knopf "Bodenfarben / laden" auch für andere Systeme wieder verwenden. Im unteren Bereich können Sie die Farbeinstellungen z.B. als benutzerdefinierte Farben in die Windows-Farb-Box übernehmen oder umgekehrt. Über den Knopf "Info" erhalten Sie dazu weitere Erläuterungen."Schraffuren"
Sie erhalten eine Dialogbox, in der Sie für jeden Boden verschiedene Schraffuren definieren können."Faktor für Legendenschraffur"
Mit der Eingabe kann eine engere Schraffur in der Bodenlegende erreicht werden. Eine Eingabe < 1.00 kann dann sinnvoll sein, wenn der Schraffurabstand so groß gewählt wurde, dass in dem kleinen Kasten in der Legende die Schraffuren unterschiedlicher Böden nicht mehr auszumachen sind."Erläuterung Rüttelstopfverdichtung"
Sie können die Darstellung der Erläuterungen zur Rüttelstopfverdichtung aktivieren."Erläuterung Klüftung"
Bei Aktivierung dieses Schalters werden die für die Kluftschichten dargestellten Bodenkennwerte erläutert.
