GGU-STABILITY: Menüeintrag "Gleitflächen generieren"

Mit diesem Menüeintrag können Sie mit wenigen Angaben eine Vielzahl von Gleitflächen erzeugen. Es werden Gleitflächen mit 2 Polygonabschnitten erzeugt (Zweikörperbruchmechanismus).

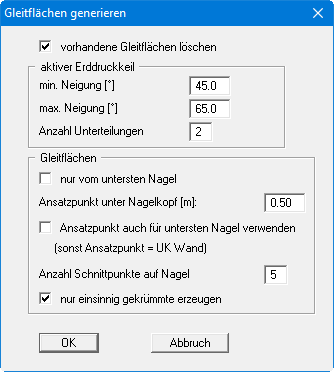

Im oberen Bereich der Dialogbox definieren Sie die Neigungen der hinteren Gleitlinie, die für den aktiven Erddruck auf das System zuständig ist. Es werden die beiden angegebenen Neigungen als Grenzwerte verwendet. Zwischen diesen wird, wenn der Wert "Anzahl Unterteilungen" > 0 ist, entsprechend häufig unterteilt.

Im unteren Bereich der Dialogbox definieren Sie die Lage des vorderen Gleitkörpers. Die untersten Gleitlinien beginnen immer an Unterkante Wand und enden an den Nagelfußpunkten. Wenn der Schalter "nur vom untersten Nagel" ausgeschaltet ist, werden zusätzlich Gleitlinien von den darüber liegenden Nägeln erzeugt. Diese beginnen am jeweiligen Nagelkopf bzw. in einer bestimmten Entfernung darunter, die Sie hinter "Ansatzpunkt unter Nagelkopf" eingeben können. Die Gleitlinien enden am Nagelfuß, wenn die Gleitlinie eine positive Neigung aufweist, ansonsten wird die Gleitlinie verworfen (gilt nicht für untersten Nagel). Wenn der Wert "Anzahl Schnittpunkte auf Nagel" > 0 ist, werden zusätzliche Gleitflächen erzeugt, die den jeweiligen Nagel schneiden.

Streng genommen muss bei einer Berechnung nach dem Verfahren der "Starrkörperbruchmechanismen" auch die Zwischengleitlinie variiert werden. Die Neigung der Zwischengleitlinie wird im Programm mit der gleichen Neigung wie die hintere Hauptgleitlinie allerdings mit umgekehrten Vorzeichen angesetzt. Das ist im Allgemeinen nur bei stark unterschiedlichem Schichtaufbau im Bereich der Zwischengleitlinie und der Hauptgleitlinie nicht die ungünstigste Lage der Zwischengleitlinie.
