GGU-STABILITY: Menüeintrag "Isolinien" (Gleitkreise)

Wenn Ausnutzungsgrade berechnet wurden, kann unter diesem Menüpunkt ein Isolinienplan gleicher Ausnutzungsgrade über der Böschung dargestellt werden. Das Programm trianguliert dazu die berechneten Mittelpunkte. Das so ermittelte Dreiecksnetz dient als Interpolationsnetz für die Darstellung. Nach Anwahl dieses Menüeintrags erscheint folgende Dialogbox:

Hier können Sie bestimmen, was noch zusätzlich zu den Isolinien dargestellt werden soll. Der besseren Übersicht halber sollten Sie den unteren Schalter deaktivieren. Es wird dann nur der ungünstigste Ausnutzungsgrad eingetragen. Anschließend geben Sie die Darstellungsform der Isolinien vor.

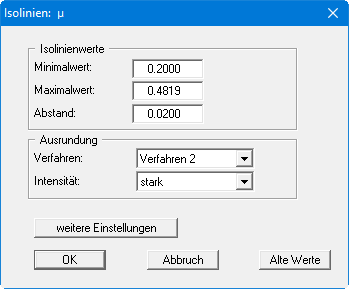

Oben sind der minimale (nach unten gerundet) und der maximale Ausnutzungsgrad eingetragen. Darunter folgt ein vom Programm berechneter Abstand der Isolinien. Alle drei Werte können Sie nach Ihren eigenen Vorstellungen ändern. Darunter können Sie zwischen drei Ausrundungsverfahren wählen, wobei das Verfahren 2 die rundesten Isolinien erzeugt, andererseits bei abrupten Sicherheitssprüngen nicht exakt den Sicherheitsverlauf nachbilden kann. Mit dem Knopf "weitere Einstellungen" können Sie weitere Einstellungen hinsichtlich der Darstellungsform vornehmen. Wenn Sie diesen Menüpunkt vorher bereits einmal angewählt haben, können Sie die vorherigen Werte mit dem Knopf "Alte Werte" zurückholen. Wenn Sie die Box über "OK" verlassen, wird die Darstellung der Isolinien veranlasst.
