GGU-STABILITY: Menüeintrag "Legende Allgemein"

Auf dem Ausgabeblatt wird eine Legende mit allgemeinen Angaben zum System dargestellt, wenn der Knopf "Legende darstellen" aktiviert ist. Insbesondere erfolgen bei Konsolidationsschichten wesentliche Eintragungen zu den eingegebenen Werten.

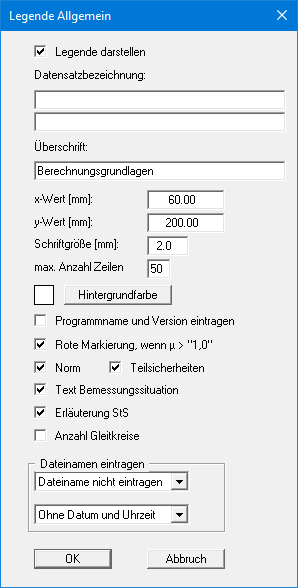

​Eine bereits unter dem Menüeintrag "Editor 1 / Datensatzbezeichnung" eingegebene Beschreibung wird in die obige Dialogbox übernommen. Neben der Datensatzbezeichnung kann hier weiterhin eine Überschrift für die allgemeine Legende eingegeben werden. Sollen die verwendete Norm und die Teilsicherheiten ebenfalls dargestellt werden, aktivieren Sie die entsprechenden Schalter. Die weiteren Erläuterungen werden jeweils an Ihre Einstellungen angepasst, also beispielsweise Erläuterung StS bei Stabilisierungssäulen. Bei Gleitkreisverfahren kann die Anzahl der Gleitkreise angegeben werden.

Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Schriftgröße" und "max. Anzahl Zeilen" steuern Sie die Größe der Legende, gegebenenfalls erfolgt eine mehrspaltige Darstellung. In einigen Legenden können Sie auch eine Hintergrundfarbe definieren.

Am schnellsten können Sie die Position der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

​In der allgemeinen Legende können, wenn gewünscht, Informationen zum Programm (Name und Version) und zur aktuellen Datei mit dargestellt werden. Sie können den aktuellen Dateinamen ohne oder mit Pfadangabe in die Legende eintragen lassen. Ebenso ist die Angabe von Datum und/oder Uhrzeit möglich.
