GGU-STABILITY: Menüeintrag "nach GGU-SLAB exportieren"
Für die Biegebemessung der Betonschale steht dieser Menüeintrag zur Verfügung. Es wird ein Datensatz exportiert, der vom Programm GGU-SLAB gelesen werden kann. Es kann nur ein System mit 1 Böschungskante exportiert werden. Das Programm GGU-SLAB ermöglicht die Berechnung und Bemessung von Platten nach der Finiten-Element-Methode.

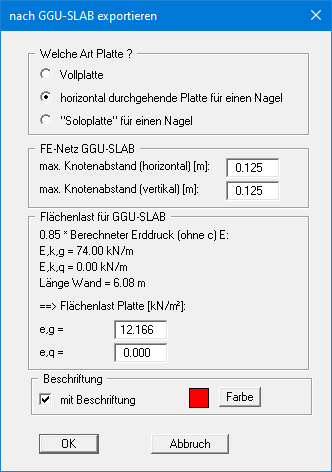

Hinsichtlich des oberen Bereichs der Dialogbox "Welche Art Platte ?" wird auf "Theoretische Grundlagen: Nagelwand bzw. Bewehrte-Erde-Wand" Abschnitt “Nachweis der Betonschale” verwiesen. Falls Sie keine "Vollplatte" gewählt haben, erscheint nach Bestätigen mit "OK" die folgende Dialogbox:
Das Programm berechnet aus den vorhandenen vertikalen Nagelabständen den maximalen Wert und schlägt diesen als Wert für die Ersatzplatte vor, an der die Berechnungen vom Programm GGU-SLAB durchgeführt werden sollen. Der Wert kann von Ihnen verändert werden.
Mit den beiden Werten im Bereich "FE-Netz GGU-SLAB" der Dialogbox "nach GGU-SLAB exportieren" können Sie die Enge des Finite-Element-Netzes, das nach GGU-SLAB exportiert wird, beeinflussen. Eine Verdichtung des Finite-Element-Netzes kann aber auch sehr einfach direkt im Programm GGU-SLAB erzeugt werden.
Hinsichtlich der konstanten Flächenbelastung der Platte wird auf "Theoretische Grundlagen: Nagelwand bzw. Bewehrte-Erde-Wand" Abschnitt “Nachweis der Betonschale” verwiesen.
Das statische System, das nach GGU-SLAB exportiert wird, nutzt die Symmetrie einer Bodenvernagelung aus. Die drei möglichen statischen Systeme für den Export ins Programm GGU-SLAB sind in den nachfolgenden Abbildungen dargestellt.

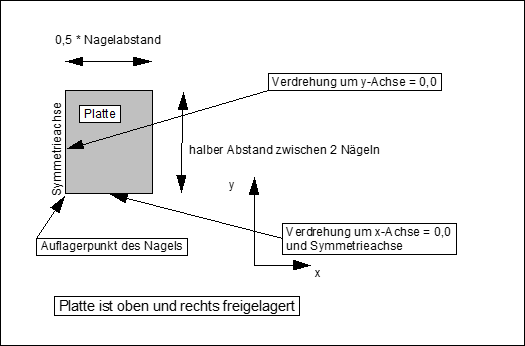

Statisches System einer Vollplatte:

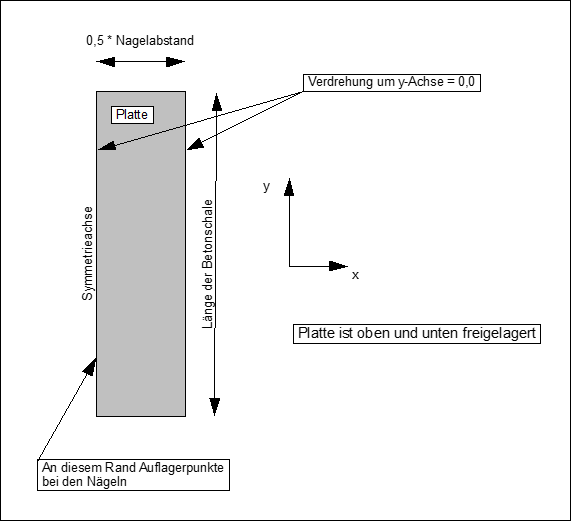

Statisches System einer horizontal durchgehenden Platte

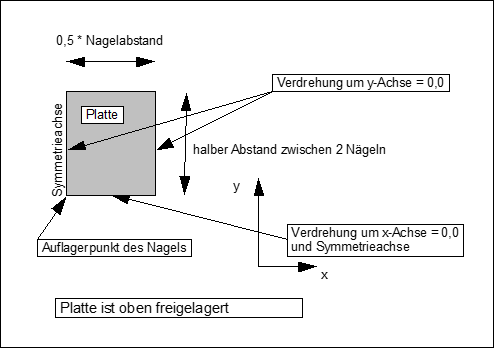

Statisches System einer "Soloplatte"
