GGU-STABILITY: Schritt 11: Gleitflächen generieren (Bsp. 1)

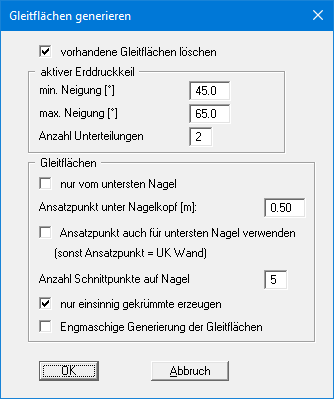

Nach Beantwortung der Frage "Gleitflächen neu generieren?" mit "ja" erhalten Sie dieselbe Dialogbox, die Sie auch über den Menüeintrag "Nagelwand / Gleitflächen generieren" aufrufen können. Es werden Gleitflächen mit 2 Polygonabschnitten erzeugt (Zweikörperbruchmechanismus).

Im oberen Bereich der Dialogbox definieren Sie die Neigungen der hinteren Gleitlinie, die für den aktiven Erddruck auf das System zuständig ist. Es werden die beiden angegebenen Neigungen als Grenzwerte verwendet. Zwischen diesen wird, wenn der Wert "Anzahl Unterteilungen" > 0 ist, entsprechend häufig unterteilt.

Im unteren Bereich der Dialogbox definieren Sie die Lage der vorderen Gleitlinie. Wenn der Schalter "nur vom untersten Nagel" ausgeschaltet ist, werden zusätzlich Gleitlinien von den darüber liegenden Geosynthetics erzeugt. Diese beginnen am jeweiligen Geosynthetic-Kopf bzw. in einer bestimmten Entfernung darunter, die Sie hinter "Ansatzpunkt unter Nagelkopf [m]" eingeben können. Die Gleitlinien enden am Geosynthetic-Fuß, wenn die Gleitlinie eine positive Neigung aufweist, ansonsten wird die Gleitlinie verworfen (gilt nicht für unterstes Geosynthetic). Wenn der Wert "Anzahl Schnittpunkte auf Nagel" > 0 ist, werden zusätzliche Gleitflächen erzeugt, die das jeweilige Geosynthetic schneiden.

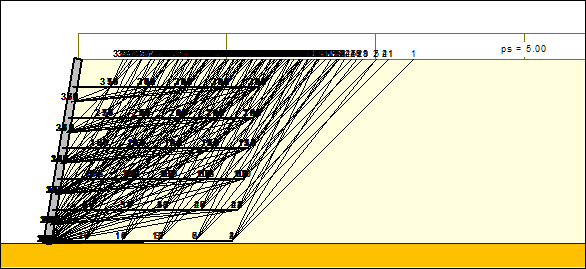

In einer Infobox wird die Anzahl der neu generierten Gleitflächen angezeigt. Nach Verlassen der Box werden auf dem Bildschirm die Gleitflächen im System dargestellt.
