GGU-STABILITY: Schritt 5: Böschung mit Kreisgleitflächen berechnen (Bsp. 2)

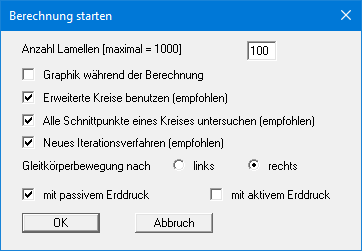

Wenn die Definition Ihren Vorstellungen entspricht, kann die Berechnung gestartet werden. Wählen Sie im Menütitel "Ausnutzungsgrade" den Menüeintrag "berechnen". Alternativ können Sie auch die Funktionstaste [F5] drücken und erhalten dann dieselbe Dialogbox.

Verändern Sie die Lamellenanzahl entsprechend Ihren Vorstellungen. Geben Sie einen Gleitkörperbewegung nach "rechts" vor. Der Schalter "mit passivem Erddruck" sollte immer aktiviert sein. Dadurch erfolgt die Berücksichtigung eines passiven Erddruckkeils in den Bereichen, in denen die Gleitfuge steiler als unter 45° - φ/2 verläuft. Bestätigen Sie Ihre Eingaben mit "OK". Anschließend werden alle Berechnungen entsprechend Ihren Vorgaben durchgeführt.

Wenn Sie die grafische Darstellung während der Berechnung angewählt haben, können Sie den Berechnungsverlauf mit Sicherheitsangabe am Bildschirm verfolgen. Bei sehr vielen Gleitkreisen kann das aber die Rechenzeit stark verlängern. Schalten Sie dann den Schalter "Graphik während der Berechnung" aus.

Nach Abschluss der Berechnung erhalten Sie eine Statistik über den Rechenlauf. Nach Bestätigen mit "OK" werden die zu jedem Mittelpunkt gehörigen minimalen Sicherheiten dargestellt. Der Gleitkreis mit der geringsten Sicherheit wird zudem grafisch eingetragen. Wenn der ungünstigste Gleitkreismittelpunkt am Rand aller definierten Mittelpunkte liegt und Sie die Lage genauer bestimmen wollen, gehen Sie jetzt zum Menütitel "Mittelpunkte" zurück und ergänzen das Mittelpunktraster nach Ihren Bedürfnissen.
