GGU-STABILITY: Schritt 5: Porenwasserdruckpunkte eingeben (Bsp. 1)

Wählen Sie aus dem Menütitel "Editor 2" den Menüeintrag "Porenwasserdruck". Geben Sie analog zu den Geländepunkten die Porenwasserdrucklinie ein. Aus der Differenz zwischen einem Lamellenfußpunkt und der Lage der über diesem Fußpunkt vorhandenen Höhe der Porenwasserdrucklinie berechnet das Programm später den Porenwasserdruck auf die Lamelle.

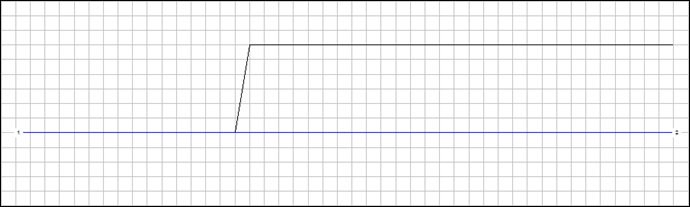

Wählen Sie für dieses Beispiel eine horizontal auf 0,0 m liegende Porenwasserdrucklinie, die bei x = -15 m beginnt und bei x = +30 m endet und somit nur aus zwei Punkten besteht. Auf Ihrem Bildschirm wird die Porenwasserdrucklinie nun blau dargestellt:
