GGU-STABILITY: Schritt 7: Wasserstände und Last eingeben (Bsp. 1)

Zur Berechnung des horizontalen und des vertikalen Wasserdrucks oberhalb von Böschungsbereichen benötigt das Programm weiterhin die Wasserstände vor der Böschung links und rechts. Beim Programmstart sind hier Werte von jeweils 0,0 m voreingestellt (siehe erste Dialogbox in “Schritt 7: Bodenkennwerte eingeben (Bsp. 1)”). Wasserstände können über den Menüeintrag "Editor 2 / Wasserstände" mit der linken bzw. rechten Maustaste gesetzt werden. Das Beispiel beinhaltet eine Böschung ohne Wassereinstau, so dass diese Werte nicht verändert werden müssen.

Die ständige Last von 5 kN/m² in unserem Beispielsystem wird über den Menüeintrag "Editor 2 / Lasten/Einzelkräfte" mit der Maus in Analogie zu den vorherigen Eingaben definiert. Sie entscheiden in einer Dialogbox zunächst über die Art der Last. Für das Beispiel klicken Sie auf den Knopf "Ständige Lasten". Anschließend erhalten Sie die Info zur Durchführung und klicken danach den linken und rechten oberen Böschungspunkt an. In der folgenden Dialogbox geben Sie als Größe der Last für beide Seiten 5 kN/m² ein.

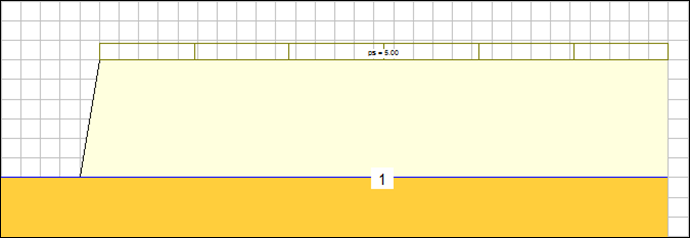

Die Last wird auf der Böschung eingezeichnet:
