GGU-STABILITY: Schritt 8: Böschung mit polygonalen Gleitflächen berechnen (Bsp. 2)

Nach der Definition der Gleitkörper können Sie das System berechnen. Wählen Sie im Menüeintrag "Ausnutzungsgrade" den Menüeintrag "Gleitkörper berechnen".

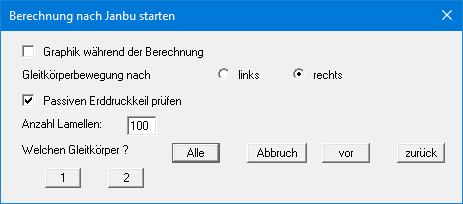

Verändern Sie die Lamellenanzahl entsprechend Ihren Vorstellungen. Wenn der Schalter "Passiven Erddruckkeil prüfen" aktiviert ist, prüft das Programm, ob im Erdwiderstandsbereich des jeweiligen Gleitkörpers Neigungen auftreten, die steiler sind als 45° - φ/2. Entsprechende Gleitkörper werden nicht untersucht. Geben Sie einen Gleitkörperbewegung nach "rechts" vor. Starten Sie die Berechnung für alle Gleitkörper mit dem Knopf "Alle".

Nach Abschluss der Berechnung erhalten Sie eine Statistik über den Rechenlauf. Nach Bestätigen mit "OK" wird der Gleitkörper mit der geringsten Sicherheit dargestellt. Wählen Sie im Menütitel "Ausnutzungsgrade" den Menüeintrag "einzelnen Gleitkörper darstellen" oder "alle", um gegebenenfalls andere Gleitkörper oder alle Gleitkörper darzustellen. Wählen Sie den Menüeintrag "Ergebnisse sehen", um wesentliche Größen der Berechnung anzeigen und ausgeben zu lassen.
