GGU-STRATIG: Ausbau eines Brunnens eingeben

Über den Knopf "Brunnenausbau" öffnen Sie die Dialogbox zur Eingabe der verwendeten Verrohrung des Brunnens. Im Gegensatz zum Pegelausbau am Bohrprofil werden die Schichtangaben zum Brunnenausbau (= Rohrlängen) bezogen auf OK Ausbau (= OK Rohr) eingegeben und entsprechen damit den tatsächlich verwendeten Rohrlängen. Die spätere Darstellungsbreite des Ausbaus können Sie hier für jede Schicht unterschiedlich definieren.

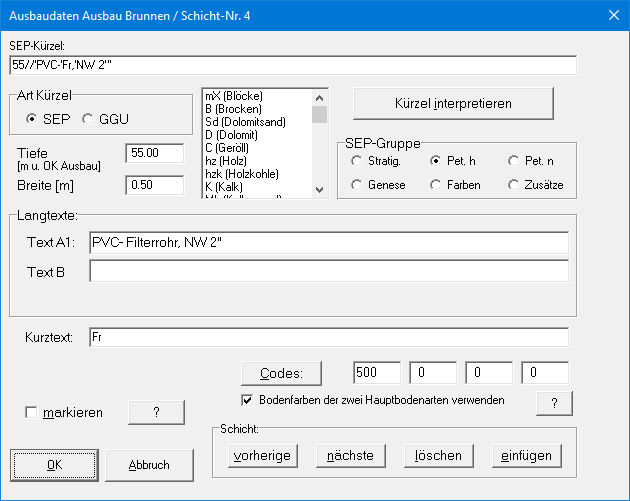

Für Brunnenausbauten stehen vordefinierte Schraffuren mit Codenummern zur Festlegung der entsprechenden Signaturdarstellung im Bereich “Petrographie” der SEP-Kürzel zur Verfügung. In der obigen Dialogbox wurde der Code 500 in den Codekasten eingefügt, der für das Kürzel Fr (Filterrohr) hinterlegt ist.

Falls Sie spezielle Signaturen im Ausbau darstellen möchten, nutzen Sie den Codenummernkreis 901-999 für Bitmaps oder 801-899 für Schraffuren. In den jeweiligen Menüeinträgen "Einstellungen / Bitmaps" und "Einstellungen / Schraffuren" können Sie den Codenummern beliebige Zeichnungen und Linienanordnungen zuweisen.

Um Besonderheiten beim Ausbau hervorzuheben, können Sie die Beschreibung dieser Schicht durch Aktivierung des Schalters "markieren" farblich unterlegen. Änderungen der Farbe nehmen Sie im Menüeintrag “Einstellungen / Allgemein“ vor.
