GGU-STRATIG: Ausgabeblatt - Abmessungen und Ausdruck 1:1
Beim Programmstart wird ein Ausgabeblatt im DIN A3-Format dargestellt. Um das Blatt herum sind außen dünne Schneidkanten gezeichnet, die für die Ausgabe auf Plottern mit Rollenmedien erforderlich sind. In einem fest definierten Abstand zur Blattkante ist eine dickere Blattumrandung gezeichnet, die den so genannten Zeichenbereich umschließt. Die eingestellten Ränder werden als Blattränder oder Plotkanten bezeichnet (siehe Menüeintrag “Eingabe / Blattformat”). Im Zeichenbereich werden alle unter dem Menütitel "Eingabe" definierten Elemente (z.B. Sondierungen, Brunnen, Messlatten, etc.) dargestellt.
Die Blattgröße definieren Sie über zwei verschiedene Menüeinträge. Die Blattbreite legen Sie in [m] des gewählten Maßstabs über den Menüeintrag "Eingabe / Gesamtbild" fest. Die Blatthöhe definieren Sie in [mm] über den Menüeintrag "Eingabe / Blattformat".
Sollen die Linien (Schneidkanten und Plotkanten) nicht dargestellt werden, können Sie die Darstellung unter "Einstellungen / Allgemein" deaktivieren. Sie beeinflussen mit der Deaktivierung der Linien aber nicht die tatsächliche Größe Ihres Blattes oder Ihres Zeichenbereichs. Die Linien werden nur ausgeblendet.

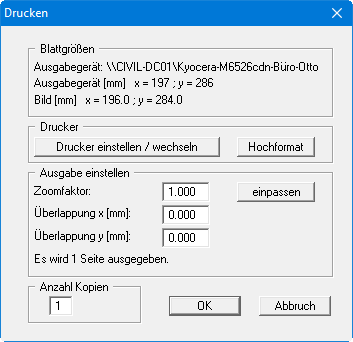

Um einen Ausdruck Ihres Blattes 1:1 auf einem DIN A4- oder DIN A 3- Drucker zu bekommen, müssen Sie nach Ausblenden der Schneidkanten noch das Blattformat so weit verkleinern, dass das gesamte Blatt innerhalb des bedruckbaren Bereichs des gewählten Druckers liegt. Die Abmessungen Ihres Ausgabegerätes werden Ihnen nach Anwahl des Menüeintrages "Datei / Drucken" im oberen Bereich der Dialogbox des Knopfes "Drucker" angezeigt, darunter sehen Sie die Abmessungen Ihres Blattes/Bildes:
Für die dargestellten Abmessungen müssen Sie das Blattformat in x-Richtung kleiner als 197 mm und in y-Richtung kleiner als 285 mm einstellen. Den nicht bedruckbaren Bereich des Druckers können Sie als Blattrand nutzen und beispielsweise die Blattränder entsprechend verringern. Kopfdaten müssen Sie um die verringerte Millimeterzahl des Randes verschieben, da die Koordinaten der Kopfdaten von den Veränderungen des Blattformates unberührt bleiben.

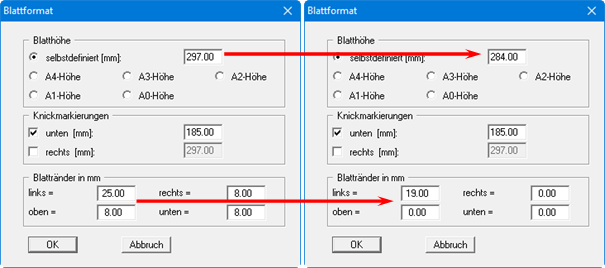

In der Beispieldatei "Bsp_Drucken 1-1.bop" wurden die Schneidkanten in der Dialogbox des Menüeintrags "Einstellungen / Allgemein" deaktiviert und anschließend das Blattformat wie nachfolgend dargestellt verändert:
Damit liegt das definierte Blatt jetzt innerhalb der Abmessungen des Druckers und kann direkt mit Zoomfaktor 1.00 ausgegeben werden:
Die Blattränder des Ausdrucks entsprechen den ursprünglich eingestellten Blatträndern, da bei dem gewählten Drucker der nicht bedruckbare Bereich oben, unten und rechts bereits der gewünschten Randbreite entspricht.

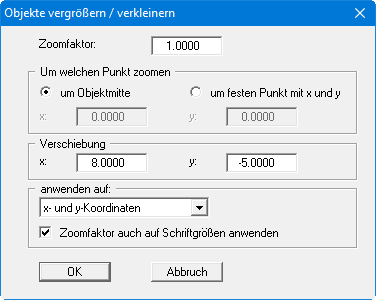

Die Kopfdaten wurden über das Symbol "Objekte manipulieren"
im Popupmenü CAD für Kopfdaten um 8 mm in x-Richtung und -5 mm in y-Richtung verschoben:
