GGU-STRATIG: Bereich "Ausbau + Verfüllung" in Editorbox "Grunddaten" - Bohrprofil

Wenn Sie einen Pegelausbau direkt an Ihrem Bohrprofil darstellen möchten, definieren Sie in diesem Bereich die allgemeinen Vorgaben für die spätere Darstellung. Nähere Erläuterungen zur Schichteneingabe der Verfüllung und des Ausbaus (= Verrohrung) finden Sie in den Abschnitten "Schichten für Verfüllung definieren" und "Schichten für Pegelausbau definieren" unter “GGU-STRATIG: Pegelausbau am Bohrprofil definieren”.

• "Oberkante des Ausbaus [m u. OK Gelände]"

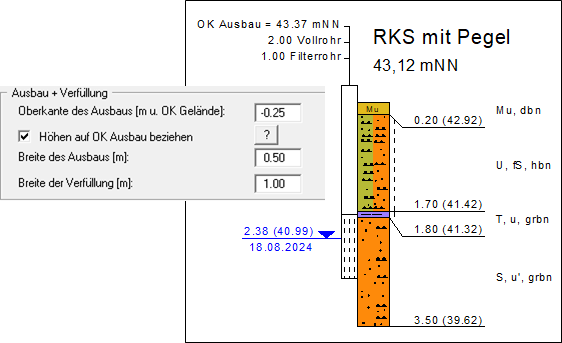

  Sie geben die Höhe des Ausbaus bezogen auf OK Bohrprofil (= GOK) ein. Steht das Rohr aus dem Boden, muss die Höhendifferenz als negativer Wert eingegeben werden (siehe nachfolgende Darstellung).

• “Höhen auf OK Ausbau beziehen”
  Sie sollten diesen Schalter immer aktivieren, damit Sie bei der Eingabe der Pegelrohre (Ausbau) als Tiefe jeweils die verwendete Rohrlänge eingeben können. Wenn der Schalter deaktiviert ist, müssen Sie ansonsten die Differenz zwischen ROK und GOK zu Ihrer Rohrlänge dazurechnen bzw. abziehen.

• "Breite des Ausbaus [m]"
  Sie geben die Darstellungsbreite für Ihren Ausbau in Metern im Maßstab Ihrer Zeichnung ein. Bei einem Maßstab von 1:100 in x-Richtung bedeutet eine Breite von "1.0", dass der Ausbau 1 cm breit dargestellt wird. In obigem Bild ist der Ausbau mit 0.50 m eingegeben und wird daher schmaler als das Bohrprofil dargestellt.

• "Breite der Verfüllung [m]"
  Sie geben die Darstellungsbreite für die Verfüllung in Metern im Maßstab Ihrer Zeichnung ein. Bei einem Maßstab von 1:100 in x-Richtung bedeutet eine Breite von "1.0", dass die Verfüllung 1 cm breit dargestellt wird.
