GGU-STRATIG: Bereich "Bezeichnung und Position" in Editorbox "Grunddaten" - Bohrprofil

In diesem Bereich machen Sie folgende Eingaben:

• "Bezeichnung"
  Die eingegebene Bezeichnung wird standardmäßig in der Zeichnung direkt über dem entsprechenden Bohrprofil dargestellt. Sie können die Bezeichnung des Bohrprofils durch Eingabe eines "#"-Zeichens in 2 Textzeilen umbrechen (z.B. "RKS 1#20.06.2024"). Der Text der zweiten Zeile wird automatisch in einer kleineren Schriftgröße dargestellt.

• "Höhe"
  Bei der Höhenangabe für das Bohrprofil (= Oberkante der Sondierung = GOK) muss als Erstes stets eine Zahl eingegeben werden, da dieser Wert als y-Koordinate für die grafische Darstellung dient. Wenn Sie negative Zahlenangaben verwenden, darf kein Leerzeichen zwischen Minuszeichen und Zahl stehen. Zur Beschreibung Ihrer Höhenangabe können Sie mit einem Leerzeichen Abstand einen Text eingeben, z.B. "mNHN". Sie können auch auf die Angabe eines Textes hinter der Zahl verzichten. Eine Höhenbeschriftung mit einem vorangestellten Text (z.B. "NHN +34,30 m") können Sie unter dem Menüeintrag "Einstellungen / Allgemein" einstellen. Die Höhenangabe wird standardmäßig unterhalb der Bezeichnung Ihres Bohrprofils dargestellt.

Die Ausrichtung und den jeweiligen Abstand in [mm] zur OK des Bohrprofils können Sie für die Bezeichnung und Höhenangabe dieses einen Bohrprofils über den Knopf "Einst. Bezeichnung/ Höhe" in der allgemeinen Editorbox des Bohrprofils verändern (siehe “GGU-STRATIG: Einzelnes Bohrprofil bearbeiten” Abschnitt “Bereich “Editor Bodenprofil: RKS 1” in Editorbox Bohrprofil”).
Sollen Ausrichtung und Abstand von Bezeichnung und Höhenangabe für alle Bohrprofile einer Datei (= Profilschnitt) in der gleichen Weise angepasst werden, erreichen Sie dies über den Knopf "für alle" (Reiter "Bezeichnung / Höhe") in der Dialogbox "Eingabe / Bohrprofil" (siehe “GGU-STRATIG: Bohrprofil auswählen oder neu anlegen”).
Eine weitere Möglichkeit zur Positionierung von Bezeichnung und Höhe aller vorhandenen Bohrprofile finden Sie im Menüeintrag "Einstellungen / Allgemein". Darüber beeinflussen Sie aber auch alle anderen eingegebenen Elemente, z.B. ​Rammsondierungen, Brunnen, Drucksondierungen.

Damit das Bohrprofil auf Ihrem Ausgabeblatt sichtbar ist, muss im Menüeintrag "Eingabe / Gesamtbild" der untere Bildrand auf die richtige Höhe eingestellt sein.

• "x"
  Die Angabe der Lage des Bohrprofils in x-Richtung erfolgt gemessen vom linken Blattrand in Metern im Maßstab Ihrer Zeichnung. Wenn Sie in x-Richtung einen Maßstab von 1:100 gewählt haben, so bedeutet die Angabe der Zahl "5.0", dass das Bohrprofil 5 cm (= 5 m) vom linken Blattrand dargestellt wird.

• "Breite"
  Die Darstellungsbreite Ihres Bohrprofils definieren Sie ebenfalls in Metern im Maßstab Ihrer Zeichnung. Bei einem Maßstab von 1:100 in x-Richtung bedeutet eine Breite von "1.0", dass das Bohrprofil 1 cm breit dargestellt wird.

• "nach rechts"
  Standardmäßig erfolgt die Schichtenbeschriftung auf der rechten Profilseite. Durch Deaktivieren dieses Schalters können Sie eine linksseitige Schichtenbeschriftung erreichen. Sie können die Ausrichtung für alle Bohrprofile einer Datei (= Profilschnitt) gleichzeitig über den Knopf "für alle" (Reiter "Kurztexte / Bodengr.") in der Dialogbox "Eingabe / Bohrprofil" ändern (siehe “GGU-STRATIG: Bohrprofil auswählen oder neu anlegen”).

• "Höhenversatz"

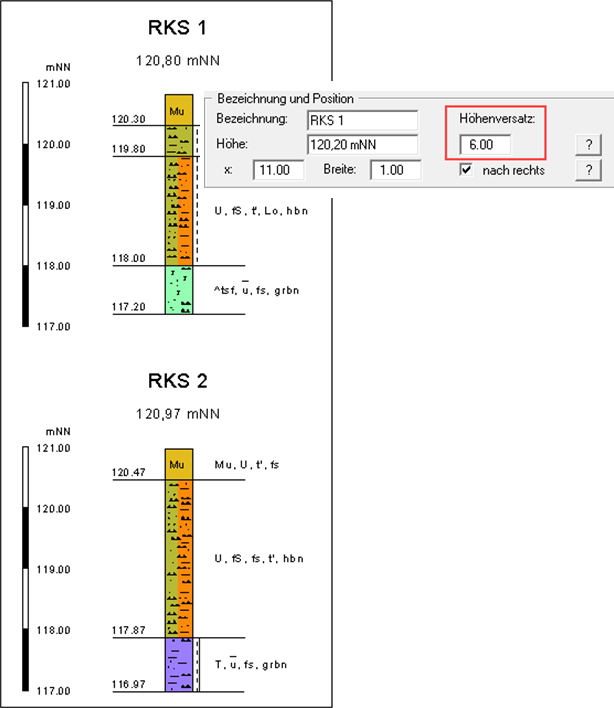

  Durch Eingabe eines Höhenversatzes können Sie auf einem Blatt mehrere Profile übereinander setzen. Sie verändern dadurch nicht die tatsächlichen Höhen- bzw. Tiefenangaben, die Sie eingegeben haben. Die Höhen werden genauso dargestellt, wie sie eingemessen wurden (siehe nachfolgende Darstellung).

Für das obere Profil RKS 1 können Sie die zweite Messlatte mit dem gleichen Höhenversatz nutzen (siehe auch Menüeinträge "Bearbeiten / Selektieren" (Funktionstaste [F7]) und "Eingabe / Messlatten", (Funktionstaste [F5]).
