GGU-STRATIG: Beispiel - Schichten für Pegelausbau definieren (Knopf "Ausbau")

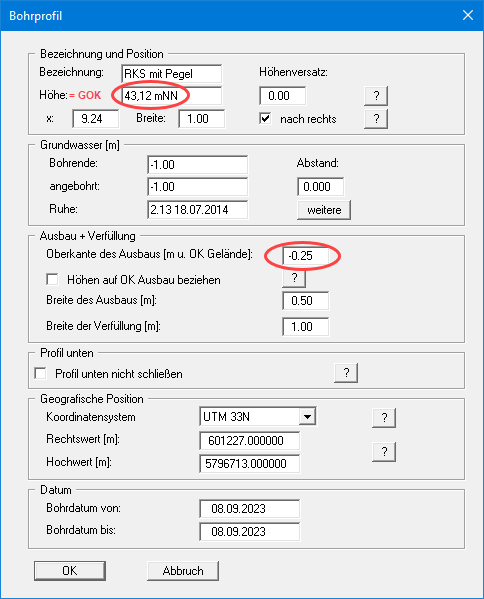

In den Grunddaten des Bohrprofils wird unter "Bezeichnung und Position" die Ansatzhöhe der Sondierung (= GOK = OK Gelände) eingegeben. Die OK Gelände entspricht immer der OK Verfüllung.


Im Eingabebereich "Ausbau + Verfüllung" wird die Höhe des Ausbaus bezogen auf OK Gelände eingegeben. Steht das Rohr aus dem Boden, muss die Höhendifferenz als negativer Wert eingegeben werden (siehe auch Beispieldarstellung in Abschnitt 6.3.4).

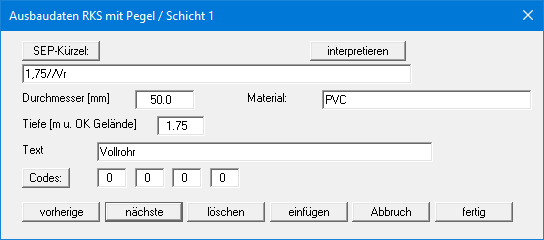

Nach Klicken auf den Knopf "Ausbau" erhalten Sie die folgende Dialogbox:


Bei der Schichteingabe für den Ausbau muss die Differenz zur OK Gelände entsprechend von der einzugebenden Tiefe des Rohres abgezogen bzw. dazugerechnet werden. Haben Sie ein 2 m langes Vollrohr verwendet, das 0,25 m aus dem Boden steht, geben Sie daher die im Boden steckende Rohrlänge von 1,75 m als Tiefe für die Schicht 1 Ihres Ausbaus ein.
