GGU-STRATIG: Texteinstellungen bearbeiten (Knopf "Einst. Texte" in allgemeiner Editorbox Bohrprofil)

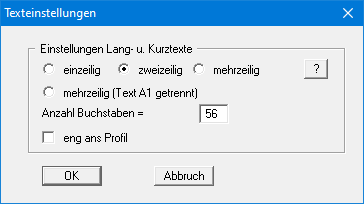

Sie können Ihre Schichtenbeschreibung in die Langtextzeilen A1, A2 und B eintragen oder über SEP 2-Kürzel interpretieren lassen. Für die spätere grafische Darstellung der Schichtenbeschreibung am Bohrprofil stehen Ihnen die Einstellungen in der folgenden Dialogbox zur Verfügung, die Sie über den Knopf "Einst. Texte" in der allgemeinen Editorbox Ihres Bohrprofils aufrufen. Standardmäßig ist bei Programmstart die Einstellung "zweizeilig" vorgegeben.
Die Langtexte werden immer in der Reihenfolge A1, A2, B dargestellt. Sie ändern mit den Einstellungen in der obigen Dialogbox im Wesentlichen die Breite und Höhe Ihrer Textdarstellung. Bei sehr beengten Platzverhältnissen können Sie noch über die Einstellung der Schriftgrößen Einfluss auf die Darstellung der Langtexte nehmen (Menüeintrag "Einstellungen / Schriftgrößen"). Folgende Texteinstellungen können Sie in der obigen Dialogbox vornehmen:
"einzeilig"
Alle Schichtenbeschreibungen werden in einer Zeile ausgegeben. Es werden die vorgegebenen Schriftgrößen der einzelnen Textzeilen verwendet. Diese Darstellung ist nur bei ausreichendem Platz nach rechts sinnvoll. Bei sehr geringmächtigen Schichten können Sie damit eine zu starke Hakenbildung unterbinden.
"zweizeilig"
Text A1 und Text A2 der jeweiligen Schicht werden in der ersten Zeile dargestellt. Text B wird in der zweiten Zeile dargestellt. Es werden die vorgegebenen Schriftgrößen der einzelnen Textzeilen verwendet.
"mehrzeilig"
Alle Texte werden hintereinander weg über mehrere Zeilen ausgegeben. Ein Zeilenumbruch erfolgt mit der obigen Einstellung jeweils nach 20 Buchstaben, sofern ein Leerzeichen oder ein Komma in den zusammengefügten Texten vorhanden ist. Es erfolgt keine Silbentrennung, d.h. es werden immer nur ganze Wörter umgebrochen. Die Texte werden einheitlich in der für den Text A1 eingestellten Schriftgröße dargestellt.
"mehrzeilig (Text A1 getrennt)"
Bei dieser Darstellung wird der Text A1 gesondert in der ersten Zeile dargestellt. Die Texte A2 und B werden ab der zweiten Zeile hintereinander weg über mehrere Zeilen ausgegeben. Analog zum einfachen "mehrzeilig" erfolgt der Zeilenumbruch nach der eingetragenen Anzahl von Buchstaben. Bei dieser Auswahl werden wieder die vorgegebenen Schriftgrößen der einzelnen Textzeilen verwendet. Sie können also die Hauptbodenart durch die gesonderte Darstellung und die größere Schriftart besonders hervorheben.
"eng ans Profil"
Mit diesem Schalter können Sie den Abstand der Textausgabe zum Bohrprofil einstellen. Wenn Sie den Schalter aktivieren, beginnt die Schichtbeschreibung ca. 5 mm neben dem Bohrprofil, also innerhalb der Tiefenbeschriftung. Bei deaktiviertem Schalter wird ca. 3 mm neben der Tiefenbeschriftung der Schicht mit dem Text begonnen (s.o. bei "einzeilig").
Die Texteinstellungen können Sie nachträglich auch für mehrere eingegebene Bohrprofile über den Knopf "für alle" (Reiter "Langtexte") in der Dialogbox des Menüeintrags "Eingabe / Bohrprofil" ändern (siehe “GGU-STRATIG: Beispiel - Editor zur Bearbeitung eines einzelnes Bohrprofils aufrufen”).
Wenn Sie eine Profildarstellung haben, bei der Sie die einzelnen Bohrprofile sehr eng zusammenrücken müssen, können Sie generell die Langtexte ausblenden und nur die Kurztexte darstellen lassen. Am einfachsten gehen Sie dazu über den Knopf "für alle" in der Dialogbox "Eingabe / Bohrprofil" auf den Reiter "Kurztexte / Bodengr.". Dort aktivieren Sie den Schalter "Kurztexte eintragen" (siehe “GGU-STRATIG: Beispiel - Editor zur Bearbeitung eines einzelnes Bohrprofils aufrufen”). Die Kurztexte können zusätzlich noch "eng ans Profil" gerückt werden (siehe oben).
