GGU-STRATIG: Bohrlochrammsondierung eingeben

Wenn Sie in der Editorbox "Grunddaten" den Schalter "Bohrlochrammsondierung (DIN EN ISO 22476-14)" aktivieren und die Dialogbox verlassen, wird die allgemeine Dialogbox zur Eingabe einer Rammsondierung in abgeänderter Form dargestellt, u. A. entfällt die Möglichkeit zur Tabellen-Darstellung.

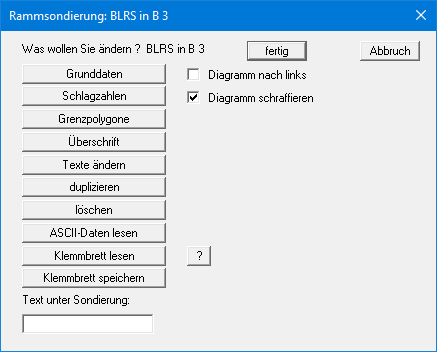

In der Beispieldatei "Bsp_Bohrlochrammsondierung.bop" wurden zwei Bohrlochrammsondierungen in der Bohrung B3 durchgeführt. Für das Bohrloch wurde daher zunächst eine neue Rammsondierung "BLRS in B 3" angelegt und in den Grunddaten der Schalter "Bohrlochrammsondierung (DIN EN ISO 22476-14)" aktiviert. Sie sehen die nachfolgende Editor-Dialogbox, wenn Sie auf den Menüeintrag "Eingabe / Rammsondierung" gehen.

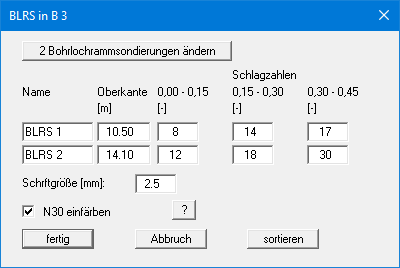

Es wird nur noch 1 Knopf "Schlagzahlen" angezeigt, über den Sie die folgende Dialogbox zur Eingabe der Schlagzahlen erhalten:

Über den Knopf "x Bohrlochrammsondierungen ändern" geben Sie zunächst die Anzahl Ihrer Sondierungen vor, die Sie eingeben möchten. In der obigen Dialogbox wurden bereits 2 Bohrlochrammsondierungen angelegt. Sie geben für jede Sondierung einen Namen und die Oberkante ein. Für eine Bohrlochrammsondierung ist ein Abstand der Schlagzahlen von 0,15 m vorgegeben. Ergänzen Sie Ihre Schlagzahlen. Für die Darstellung der Ergebnistabelle neben dem Diagramm können Sie die Schriftgröße anpassen und den Wert N₃₀ farbig hinterlegen lassen. Die Farbe entspricht Ihrer Festlegung im Menüeintrag “Eingabe / Legenden” Knopf “Rammsondierungen”.
