GGU-STRATIG: Brunnen neu anlegen oder bearbeiten

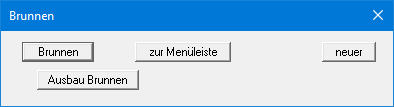

Der Menüeintrag "Brunnen" ermöglicht die Eingabe und Darstellung von Brunnenausbauten (mit Ausbau und Verfüllung) in herkömmlicher Form (siehe Datei "Bsp_Brunnen.bop"). Der Ausbau wird zentriert dargestellt und von der Verfüllung beidseitig umrahmt. Nach Öffnen der Beispieldatei und Klicken auf diesen Menüeintrag erhalten Sie zunächst die folgende Dialogbox:

In dieser Datei ist ein Brunnen vorhanden. Folgende Aktionen sind jetzt möglich:

• "Brunnen"
  Der Knopf zeigt an, dass Sie sich im Editor für Brunnen befinden. Nach Klicken auf diesen Knopf wechseln Sie zum Menüeintrag "Eingabe / Bohrprofil". Wenn Sie ein Bohrprofil mit gesonderter Brunnendarstellung haben, können Sie so schnell zwischen den Bearbeitungsmodi der Elemente hin- und herwechseln.

• "zur Menüleiste"
  Sie gelangen zurück zur ursprünglichen Menüleiste.

• "neuer"
  Sie können jetzt einen neuen Brunnen eingeben.

• "Ausbau Brunnen"
  Durch das Klicken auf einen Knopf mit Brunnennamen (hier: Ausbau Brunnen) können Sie den entsprechenden Brunnen bearbeiten.

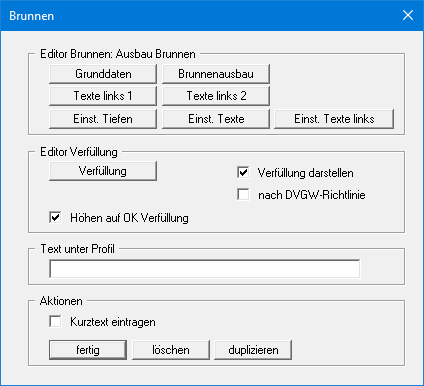

Wenn Sie in der Auswahlbox auf den Knopf "Ausbau Brunnen" klicken, öffnet sich folgende Dialogbox zur Bearbeitung dieses Brunnens:

Die Dateneingabe erfolgt in weitgehender Analogie zum Menüeintrag "Bohrprofil" (siehe Abschnitt 5, Erläuterungen im Einzelnen zu "Texte links 1", "Texte links 2" und "Einst. Texte links" in Abschnitt 6.6, "Einst. Tiefen" in Abschnitt 6.2 und "Einst. Texte" in Abschnitt 6.7).

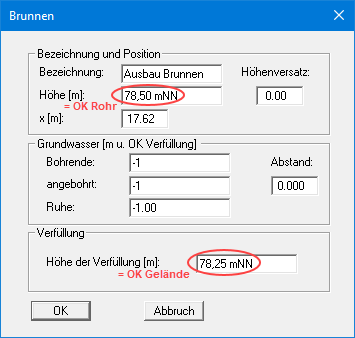

In den "Grunddaten" für den Brunnen wird die Höhe des Ausbaues (d.h. OK Rohr) eingegeben. Die Höhe der Verfüllung (d.h. OK Gelände) wird ebenfalls mit der absoluten Höhe eingegeben. Weitere Erläuterungen zu den Eingabefeldern finden Sie in Abschnitt 6.3.
