GGU-STRATIG: Grunddaten für ein Penetrologger-Diagramm eingeben

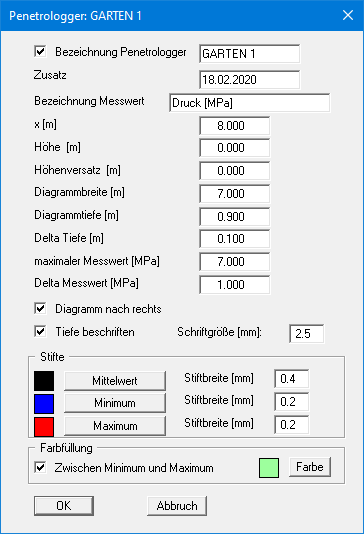

Nach Klicken auf den Knopf "Grunddaten" erhalten Sie die folgende Dialogbox für das ausgewählte Penetrologger-Diagramm:

Sie können das Penetrologger-Diagramm mit einer Bezeichnung versehen, die durch eine Eingabe im Feld "Zusatz" ergänzt werden kann. Beides wird auf dem Ausgabeblatt nicht mit dargestellt, wenn Sie den Schalter "Bezeichnung Penetrologger" deaktivieren. Die Bezeichnung wird aber immer zur Beschriftung der Knöpfe in der obigen Dialogbox benutzt (siehe Abschnitt “Penetrologger-Diagramm neu anlegen oder bearbeiten”).

Mit "x", "Höhe" und "Höhenversatz" legen Sie die Positionierung des Diagramms auf dem Blatt fest. Mit den weiteren Angaben definieren Sie die Größe und Unterteilung des Diagramms. Wenn der Schalter "Diagramm nach rechts" aktiviert ist, werden die Messwerte nach rechts steigend ins Diagramm eingetragen. Über die Schalter "Tiefe beschriften" aktivieren Sie die Tiefenbeschriftung, die je nach gewählter Diagrammausrichtung rechts oder links vom Diagramm dargestellt wird.

Im Bereich "Stifte" sind für Mittelwert, Minimum und Maximum der Messwerte jeweils unterschiedliche Stifte voreingestellt. Sie können die Stiftfarben und Stiftbreiten anpassen. Der Bereich zwischen den Minimal- und Maximalwerten kann mit einer beliebigen Farbfüllung dargestellt werden. Wenn die Farbfüllung nicht gewünscht wird, deaktivieren Sie einfach den Schalter.
