GGU-STRATIG: Grunddaten für eine Tabelle eingeben

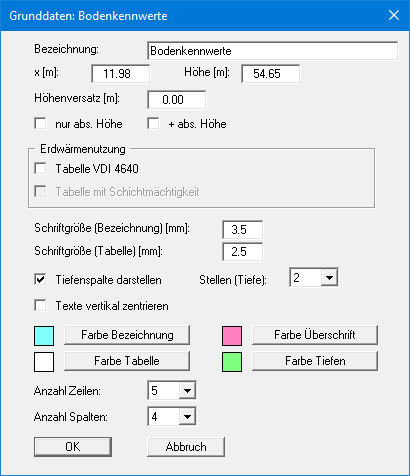

Nach Klicken auf den Knopf "Grunddaten" erhalten Sie die folgende Dialogbox für die ausgewählte Tabelle:

Sie können die Tabelle mit einer "Bezeichnung" versehen. Mit "x", "Höhe" und "Höhenversatz" legen Sie die Positionierung der Tabelle auf dem Blatt fest. Die Höhe sollte der Höhe des zugehörigen Bohrprofils entsprechen. Für die Tiefendarstellung kann auch hier zwischen "nur abs. Höhe" und "+ abs. Höhe" gewählt werden. Sie können auswählen, ob die Tiefenspalte dargestellt werden soll und mit wie vielen Nachkommastellen.

Für die verschiedenen Spalten und Überschriftenzeilen können Sie den Hintergrund farbig anlegen lassen. Die Anzahl Zeilen und Spalten kann variiert werden. Die Zeilenanzahl muss bei einer schichtorientierten Darstellung der Anzahl der Schichten des zugehörigen Bohrprofils entsprechen. Die Anzahl der Spalten entspricht der Parameter, die Sie darstellen möchten, die Tiefenspalte wird hier nicht mitgezählt.

Über den Knopf "Tabelle VDI 4640" aktivieren Sie die Darstellung einer Tabelle zur Erdwärmenutzung, was Sie auch direkt über den Knopf "Erdwärme (VDI 4640)" in der allgemeinen Editorbox für Tabellen erreichen. Wenn Sie die Erdwärme-Tabelle über die Grunddaten aktivieren, erhalten Sie nach Verlassen der Dialogbox die Abfrage, ob die Überschriften der Tabelle gemäß VDI 4640 erzeugt werden sollen. Bestätigen Sie diese Abfrage, öffnet sich anschließend dieselbe Dialogbox, die Sie auch über den Knopf "Erdwärme (VDI 4640)" angezeigt bekommen (siehe Abschnitt “Tabelle zur Erdwärmenutzung nach VDI 4640 erzeugen“).
