GGU-STRATIG: Legende "Bodenarten und Konsistenzen"

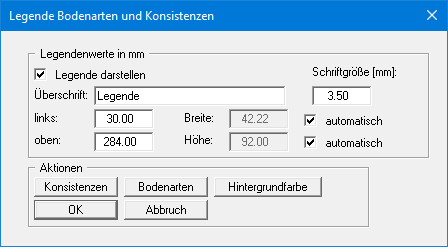

Wenn Sie Bohrprofile eingegeben haben, können Sie zur Erläuterung der Bodenarten und Konsistenzen eine Legende darstellen lassen. Sie müssen zunächst in der folgenden Dialogbox den Schalter "Legende darstellen" aktivieren.


Sie können für die Legende eine eigene Überschrift eingeben, deren Schriftgröße Sie verändern können. Zur Definition der Legendenposition auf Ihrem Ausgabeblatt reicht es aus, den linken, oberen Eckpunkt des Legendenkastens zu definieren. Die Breite und Höhe bestimmt das Programm, wenn Sie die Schalter "automatisch" aktiviert lassen. Die Eingaben erfolgen in [mm] im Koordinatensystem für Kopfdaten, da sich Lage und Größe der Legende nicht mit eventuellen Maßstabs-Änderungen Ihrer Profildaten verändern sollen. Über den Knopf "Hintergrundfarbe" können Sie eine farbige Hinterlegung für die Legende definieren.

Am schnellsten können Sie die Lage der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

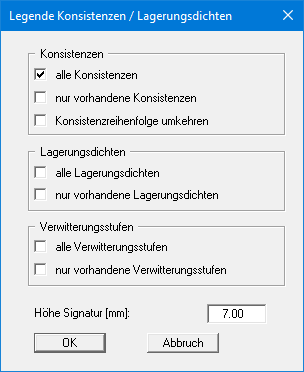

Mit dem Aktionsknopf "Konsistenzen" rufen Sie die folgende Dialogbox auf:


Sie können durch Aktivierung der entsprechenden Schalter entweder alle Konsistenzen, Lagerungsdichten und Verwitterungsstufen in der Legende darstellen lassen oder nur diejenigen, die in den aktuell dargestellten Profilen vorhanden sind. Zusätzlich können Sie festlegen, wie groß die Signaturen dargestellt werden sollen. Die Darstellungsreihenfolge für die Konsistenzen können Sie umkehren.

Über den Aktionsknopf "Bodenarten" erhalten Sie die folgende Dialogbox:

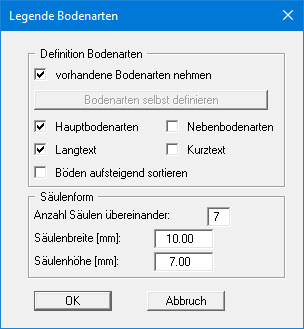

Sie können die Bodenarten, die in der Legende erklärt werden sollen, automatisch vom Programm festlegen lassen oder selbst definieren. Bei der automatischen Festlegung ist der Schalter "vorhandene Bodenarten nehmen" aktiviert, und es werden alle in den aktuell dargestellten Profilen vorhandenen Bodenarten erklärt. Voraussetzung für die Darstellung ist, dass Sie die Schalter "Hauptbodenarten" und/oder "Nebenbodenarten" aktivieren, ansonsten werden die Bodenarten nicht in der Legende dargestellt.

Die Schalter "Langtext" und "Kurztext" legen fest, mit welchem Text die Legendeneintragungen beschriftet werden. Die Reihenfolge bei der automatischen Legende ergibt sich aus den für die einzelnen Bodenarten hinterlegten Codenummern (siehe Menüeintrag "Einstellungen / Kürzel (SEP)") und kann ab- oder aufsteigend erfolgen. Das Programm übernimmt die Bodenart-Beschreibung, deren Codenummer es als erstes in der SEPKURZT.TXT-Datei findet. Im unteren Bereich der Dialogbox können Sie die Säulenform festlegen. Mit der "Anzahl Säulen übereinander" steuern Sie die Größe der Legende, gegebenenfalls erfolgt eine mehrspaltige Darstellung.

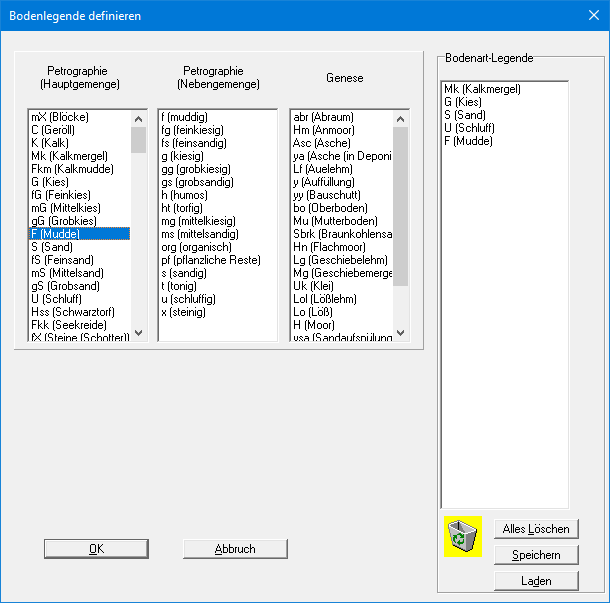

Wenn Sie für mehrere Profildateien stets die gleiche Legende darstellen lassen möchten, auch wenn die Bodenarten in einzelnen Profilen nicht vorhanden sind, deaktivieren Sie den Schalter "vorhandene Bodenarten nehmen". Anschließend können Sie über den Knopf "Bodenarten selbst definieren" eine eigene Liste von Bodenarten zusammenstellen, die in der anschließend dargestellten Legende auftauchen. Sie erhalten die folgende Dialogbox dazu:


Die gewünschten Bodenarten werden durch Doppelklick auf den Namen in das rechte Feld "Bodenart-Legende" übernommen. Sie können die gewünschte Bodenart auch mit gedrückter linker Maustaste in den rechten Bereich ziehen oder auf diese Weise dort die Reihenfolge der ausgewählten Bodenarten verändern. Die jeweilige Zusammenstellung können Sie in eine Datei mit der Endung ".boa" speichern und so jederzeit in anderen Profilen wieder laden.
