GGU-STRATIG: Legende "Drucksondierungen (Bodenindex)"

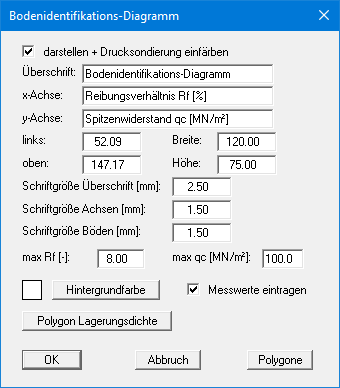

​Durch Aktivieren dieser Legende können Sie eine Auswertung der Reibungsverhältnisse zu Ihrer Drucksondierung über das so genannte Bodenidentifikations-Diagramm vornehmen. Es erscheint folgende Dialogbox:

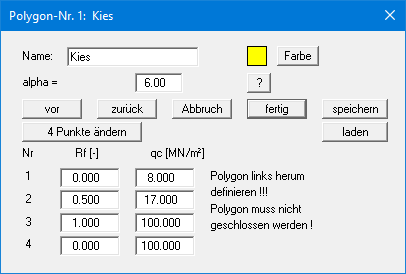

Das Bodenidentifikations-Diagramm wurde aus Versuchsreihen entwickelt, bei denen für die verschiedenen Bodenarten das Reibungsverhältnis gegen den Spitzenwiderstand aufgetragen wurde. Damit ergeben sich Polygone zur Festlegung der Bodenarten. Über den Knopf "Polygone" können Sie diese an ortstypische Auswertungen anpassen und in eine Datei ".idx" speichern. Nachfolgend sehen Sie beispielhaft die Dialogbox zur Polygon-Definition von Kies:


Der Faktor alpha, der für die verschiedenen Bodenarten definiert wird, kann zur Ermittlung des Steifemoduls (Es = alpha ·qc) herangezogen werden (siehe Menüeintrag "Eingabe / Drucksondierung", Knopf "Steifemodul"). Durch die farbige Auswertung über die festgelegten Polygone kann allein aus der Drucksondierung eine Bodenart bestimmt werden.

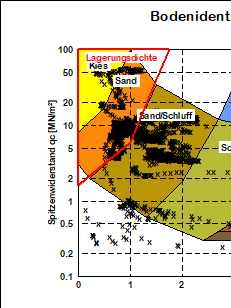

Über den Knopf "Polygon Lagerungsdichte" definieren Sie den Bereich, für den bei der Auswertung der Spitzenwiderstandswerte qc die Werte für die Lagerungsdichte verwendet werden sollen. Die Darstellung des Polygons der Lagerungsdichte im Bodenidentifikations-Diagramm erfolgt nur, wenn Sie in der Legende "Drucksondierungen (Spitzenwider)" den Schalter "Polygon für Lagerungsdichte verwenden" aktiviert haben.


Eine beispielhafte Darstellung finden Sie in der Datei "Bsp_Drucksondierung 2.bop" im Beispiele-Ordner des Programms.
